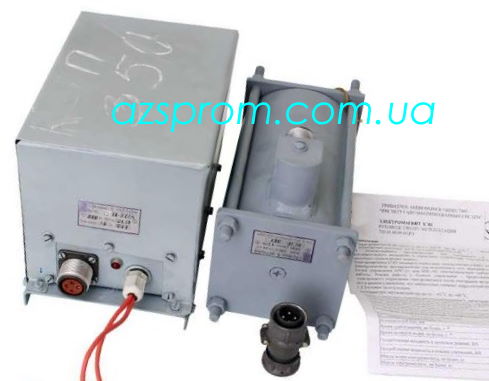

Электромагнит КЭП применим в тормозных устройствах эскалаторов и других подъёмно-транспортных машин. Электромагнитом КЭП-350, КЭП500, КЭП800, КЭП-1000, КЭП1300 можно заменить тормозные электромагниты серии КМТ, КМТД. Для обеспечения работоспособности электромагнитов КЕП в продолжительном режиме ПВ 100% их запитывают через специальный блок питания, в дальнейшем БПС (БПС-25, БПС-40). По умолчанию стоимость блока питания уже включена в стоимость изделия КЭП-1300. Блок питания БПС обеспечивает переключение напряжения после перемещения груза до такой величины, при которой электромагнит может находиться во включенном состоянии, не ограничено долго. Блок электронного управления электромагнита после втягивания якоря переключает его в режим удержания, что значительно снижает энергопотребление.
Условия эксплуатации КЭП:
- – 45 °С до +40 °С;
- вид климатического исполнения электромагнитов У, категории размещения 3 по ГОСТ 15150-69
- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли
- степень защиты оболочки электромагнита IP44
- степень защиты оболочки блока питания IP20
- нормальное рабочее положение – вертикальное (+/- 5°)
|
Наименование параметра |
Значение параметров |
||||
|
КЭП 350 |
КЭП 500 |
КЭП 800 |
КЭП 1000 |
КЭП 1300 |
|
| Номинальное напряжение, В |
220 50ГЦ или 380 50Гц |
||||
| Номинальное тяговое усилие, не менее, Н |
350 |
500 |
800 |
1000 |
1300 |
| Номинальный ход якоря, мм |
50 |
50 |
65 |
80 |
80 |
| Время срабатывания при ном. ходе якоря, не более, с |
0,35 |
0,45 |
0,50 |
0,65 |
0,65 |
| Время возврата при ном. ходе якоря, не более, с * |
0,15 |
0,2 |
0,2 |
0,2 |
0,2 |
| Потребл. мощность в режиме удержания, не более, Вт |
20 |
25 |
30 |
40 |
50 |
| Допускаемое число включений в час, не более |
300 |
300 |
300 |
250 |
250 |
| Масса якоря электромагнита, не более, кг |
1,2 |
3 |
4 |
||
| Масса электромагнита, не более, кг |
10,5 |
16 |
38 |
||
| Цена с НДС | |||||
*Время возврата якоря гарантируется при нагрузке электромагнита равной 0,7 номинального тягового усилия и номинальном напряжении питания.
|
Тип |
Размеры, мм |
|||||||||||||
|
А |
В |
В1 |
С | Д | Д1 | Д2 | Д3 | Н | Н1 | Н2 | Н3 | Н4 | Н5 | |
|
КЭП 350 |
82 |
100 |
127 |
12 |
12 |
М8 |
25 |
- |
186 |
23 |
35 |
12 |
- |
- |
|
КЭП 500 |
115 |
135 |
161 |
20 |
12 |
М10 |
30 |
- |
186 |
30 |
40 |
15 |
- |
- |
|
КЭП 800 КЭП 1000 КЭП 1300 |
150 |
185 |
220 |
20 |
16 |
М12 |
40 |
56 |
209 |
45 |
70 |
20 |
270 |
65 |
Габаритные, установочные, присоединительные размеры электромагнитов КЭП - высылаем по запросу.
Пример обозначения электромагнита КЭП:
КЭП 1300-У-11-44 У3 — Электромагнит с тяговым усилием 1300 Н, для подключения в сеть 380 В переменного тока частотой 50Гц, тянущего исполнения, степени пыле- и влагозащиты 44, предназначенного для использования в помещении категории 3, умеренного климата
