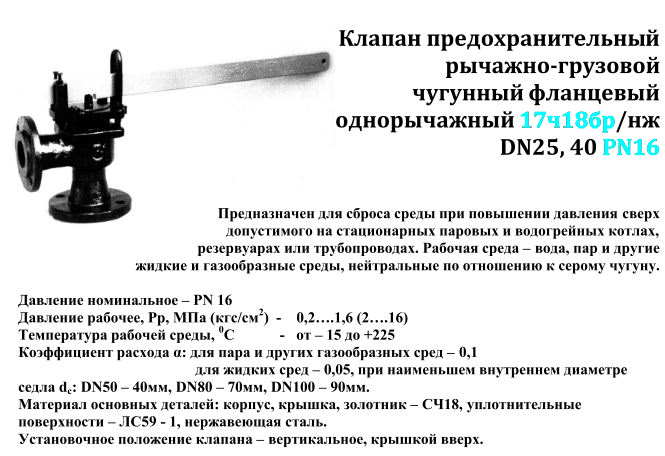

Клапаны предохранительные рычажно-грузовой однорычажный 17ч18нж (или бронзовый 17ч18бр) предназначен для сброса рабочей среды при повышении давления сверх допустимого на стационарных паровых и водогрейных котлах, резервуарах или трубопроводах.

Технические характеристики 17ч18нж (17ч18бр):

  • Материал корпуса - чугун.
  • Среда - вода, пар при температуре от -15 до +225 °С (для Ду50, Ду80); при температуре до 300 °С (для Ду100).
  • Рабочее давление до: 16 кгс/см² (атм, bar)
  • Крепление на трубопроводе: фланцевое
  • Привод: автоматический

Настройка и регулировка клапанов 17ч18нж (17ч18бр) происходит за счет изменения массы груза. Чем груз на противовесе больше и чем дальше на рычаге он расположен, тем при большем давлении срабатывает клапан. После подбора груза и его установки необходимо жестко закрепить его на рычаге клапана 17ч18нж (17ч18бр).

Данный тип арматуры не пригоден для применения на передвижных установках. При техническом обслуживании рычажно-грузовых клапанов рычаг используется также и для продувки клапана. Предохранительные клапаны 17ч18нж (17ч18бр) применяются на трубопроводах отопления, водоснабжения, в промышленных системах кондиционирования, прочее аналогичное использование.
