Выключатели КУ-701 У2, КУ-703 У2, КУ-704 У2 предназначены для коммутации цепей управления в крановых электроприводах для ограничения линейного передвижения механизмов (тележек, вагонеток...).
На территории Украины широко распространены следующие модели концевых выключателей серии КУ-700:
— Концевой или путевой выключатель КУ-701 – используют при небольших величинах выбега;
— Концевой выключатель КУ-704 – используют с любой величиной выбега;
— Концевой выключатель КУ-703 – ограничивает ход механизмов подъема.
Органом воздействия на привод выключателей концевых КУ служат:
в КУ-701 – ограничительная линейка механизма;
в КУ-704 – штырь;
в КУ-703 – полка, укрепленная на траверсе крюка крана, которая поднимает или опускает груз приводного рычага выключателя.
Рабочее положение выключателей КУ-701 У2, КУ-703 У2, КУ-704 У2 в пространстве – любое.
По виду переключающего устройства выключатели КУ-701 У2, КУ-703 У2, КУ-704 У2 относятся к выключателям прямого действия.
Выключатель КУ-701 У2 (ПП-741) имеет рычаг с роликом.

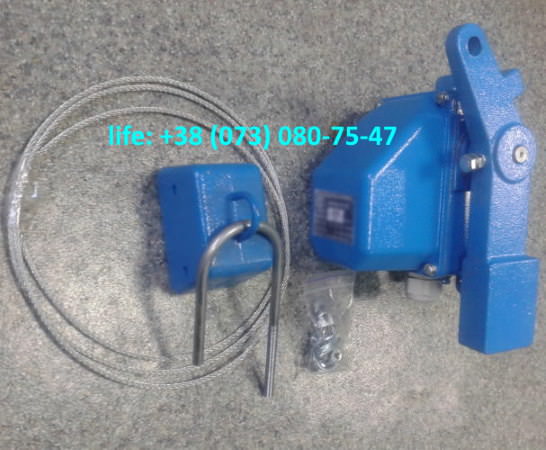

Выключатель КУ-703 У2 (ПП-743) имеет груз с противовесом.
Выключатель КУ-704 У2 (ПП-744) Рычаг пластинчатый W-образный Фиксация в каждом положении
Выключатель ВУ-701 У2 (ПР-741) имеет рукоятку (короткую).
Выключатель ВУ-702 (ПР-742) имеет рукоятку (длинную).
Выключатель НВ-701 (ПН-741) имеет педаль.
Выключатель НВ-702 (ПН-742) имеет две педали.
| Наименование параметра Путевых выключателей КУ | Ед. измерения | Конструктивное исполнение выключателя КУ | ||
| КУ 701 У2 | КУ 703 У2 | КУ 704 У2 | ||
| Включаемый ток:
— переменное U до 500В — постоянное U 110, 220, 440В |
А | 50
25 |
50
25 |
50
25 |
| Отключаемый ток:
— переменное U до 500В — постоянное U 110/220/ 440В |
А | 10
2,0/1,5/0,5 |
10
2,0/1,5/0,5 |
10
2,5/1,5/0,5 |
| Номинальный ток | А | 10 | 10 | 10 |
| Классификация привода:
— тип привода — число положений — фиксация — максимальная скорость привода |
м/мин |
Рычаг с роликом 3 Самовозврат рычага 150 |
Груз с противовесом 2 Фиксация в крайних положениях Не ограничена |
Рычаг пластинчатый W-образный 3 Фиксация в каждом положении 100 |
| Усилие срабатывания:
— прямого — обратного Собственное время срабатывания при прямом и обратном ходе, не более |
Н с |
100 0,5 |
100 0,5 |
200 0,5 |
