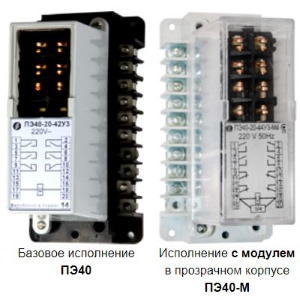

Реле промежуточные ПЭ 40, ПЭ 41, ПЭ 42, ПЭ 43, ПЭ 44, ПЭ 45, ПЭ 46 (М, А)

Реле промежуточные ПЭ предназначены для применения в схемах защиты, управления и автоматики электроэнергетического оборудования для коммутации электрических нагрузок в цепях постоянного тока напряжением от 24 до 220 В и переменного тока напряжением от 24 до 380 В частоты 50 и 60 Гц.
Реле изготавливаются в климатических исполнениях У и Т категории размещения 3 по ГОСТ 15150-69.
Реле также пригодны для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ) в закрытых помещениях с искусственно регулируемыми климатическими условиями  (категория размещения 4).
Условия эксплуатации:
- температура окружающего воздуха от минус 40 до плюс 55 °С;
- относительная влажность воздуха:
- не более 98% при температуре 25 °С (для исполнения У);
- не более 98% при температуре 35 °С ( для исполнения Т);
- высота над уровнем моря не более 2 000 м;
- окружающая среда - (промышленная) не должна содержать пыли в концентрациях, нарушающих работу реле;
- вибрация в диапазоне частот от 5 до 15 Гц при ускорении не более 29,4 м/с (3 g) и с частотой от 15 до 100 Гц при ускорении  9,8 м/с (1g);
- рабочее положение в пространстве - произвольное.

Технические характеристики реле ПЭ40, ПЭ41, ПЭ42, ПЭ43, ПЭ44, ПЭ45, ПЭ46

Исполнения реле в зависимости от времени срабатывания, способа и вида присоединения внешних проводников, вида включающей обмотки, вида и количества удерживающих обмоток, сочетанию контактов, рода тока и номинального напряжения (тока) включающей обмотки, номинального тока (напряжения) удерживающих обмоток, номинального напряжения отключающей обмотки, приведены в таблице 1.

Номинальное напряжение коммутируемой цепи, В:

постоянного тока..............................................................................  24 - 220
переменного тока.............................................................................. 24 - 380

Минимальный ток контактов, А:

при напряжении 24 В..............................................................................  0,02
при напряжении 110 В и выше..............................................................  0,01

Степень защиты по ГОСТ 14254 - 96:

реле (кроме ПЭ40 - 10 с ламелями под пайку)....................................  IР40
реле ПЭ40 - 10 с ламелями под пайку................................................   IР30
винтовых зажимов.................................................................................   IР10
ламелей под пайку.................................................................................  IР00

Испытательное напряжение изоляции, В:

между всеми электрически независимыми цепями,
соединенными вместе,  и корпусом реле.................................................................  2500
между электрически независимыми цепями.......................................  2500
между разомкнутыми контактами каждой
контактной группы (кроме реле ПЭ41, ПЭ43).....................................  1000
для реле ПЭ41, ПЭ43............................................................................... 550
между включающей и удерживающими обмотками.............................. 550

Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, МОм, не менее:

в холодном состоянии реле .....................................................................  20
в нагретом состоянии реле ........................................................................  6

При заказе реле необходимо дополнительно указать: номинальное напряжение (Uном) обмоток (см. табл.), номинальный ток (Iном) обмоток (см. табл.), способ присоединения внешних проводников (переднее, заднее), способ крепления реле (на DIN‑рейку, винтом). При заказе модуля отдельно от реле необходимо указать напряжение обмоток реле (см. табл.).

*Примечание - При отсутствии указания способа присоединения проводника реле поставляются в исполнении для переднего присоединения.
