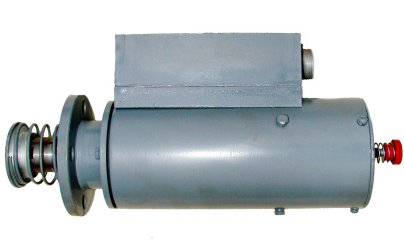

Электромагнит ЭМТ 2-37-М
- производится для защитной и запорной арматуры ТЭС, ГРЭС, АЭС.
Электромагнит ЭМТ 2-37-М предназначен для привода элементов систем автоматической защиты на ТЭС и ТЭЦ. Возможно использование также для привода различных исполнительных механизмов. Электромагнит ЭМТ 2-37-М может быть использован в качестве привода запорных вентилей в системе дистанционного и автоматического управления на трубопроводах промышленных установок.
Электромагниты типа ЭМТ 2-37-М взаимозаменяемы и являются аналогами электромагнитов типа ЭВ-3, ЭМ-69.
Электромагнит типа ЭМТ 2-37-М-2173-23 У3 изготовлен по техническим условиям ТУ У-97.
Условия эксплуатации:
Рабочее положение электромагнита – вертикальное.
Отклонение от вертикали — не более 5°.
Температура окружающей среды: от –40 до +50 °С.
Климатическое исполнение У, категории размещения 3 по ГОСТ 15150-69;
Высота над уровнем моря – до 1000 м;
Нормальное значение механических воздействующих факторов – по ГОСТ 17516.1-90 для группы механического исполнения М9.
Электромагнит ЭМТ 2-37-М технические характеристики:
Номинальное тяговое усилие, Н 120
Номинальный ход якоря, мм 30
Номинальная потребляемая мощность силового электромагнита, Вт 400
Номинальная потребляемая мощность электромагнита защелки, Вт 250
Время срабатывания, с 0,5
Время возврата, с 0,1
Относительная продолжительность включения (ПВ), % 5
Номинальная частота включения, вкл/ч 600
Номинальное рабочее напряжение переменного тока, В 220
Масса электромагнита, кг 14,0
Устройство и работа Электромагниты ЭМТ 2-37-М:
Электромагнит ЕМТ 2-37М представляет собой моноблочную конструкцию состоящую из силового электромагнита, электромагнита снятия защелки, механизма защелки и блока управления. При подаче напряжения на силовой электромагнит происходит перемещение якоря электромагнита вверх. В конце хода якоря, связанный с якорем механизм защелки автоматически фиксирует якорь в верхнем положении. Напряжение подаваемое на катушку силового электромагнита с помощью встроенного путевого выключателя отключается. Для возврата якоря в нижнее положение подается напряжение на катушку электромагнита снятия с защелки. При этом управляющий фланец, находящийся над катушкой электромагнита защелки и выполняющий функцию якоря, притягивается к магнитопроводу и воздействует на фиксатор механизма защелки. Якорь снимается с защелки и отпускается в нижнее положение. Путевой выключатель переводится в исходное состояние, подготавливая силовой электромагнит к повторному включению.
Предприятие - изготовитель оставляет за собой право на модернизацию и усовершенствование конструкции и характеристик, которое может быть не отображено в руководстве.
