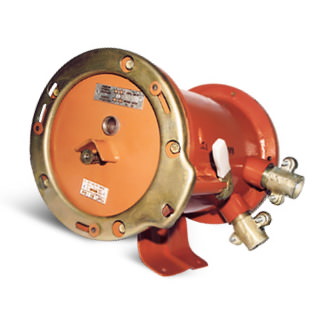

Реле утечки РУ-380-1М предназначено для защиты людей от поражения электрическим током и предотвращения опасных последствий утечек тока на землю в трехфазной сети переменного тока напряжением 380 В с изолированной нейтралью трансформатора при снижении общего сопротивления изоляции до опасной величины.
Реле утечки эксплуатируется в шахтах, опасных по газу или пыли, в условиях умеренного климата при температуре окружающего воздуха от минус 40 до 35 °С и относительной влажности до 100% при температуре 35 °С.
Техническая характеристика Реле утечки РУ-380-1М
|
Номинальное напряжение защищаемой сети (50 Гц), В |
380 |
|
Потребляемая мощность реле, В А |
30 |
|
Длительный ток утечки, А, не более |
0,025 |
|
Сопротивление срабатывания реле утечки при симметричной трехфазной утечке, кОм, на фазу, не менее |
10 |
|
Сопротивление срабатывания реле утечки при однофазной утечке в диапазоне емкостей от 0 до 1,0 мкФ на фазу и номинальном напряжении сети, кОм, не более |
15 |
|
Собственное время срабатывания реле утечки при возникновении однофазной утечки сопротивлением 1000 Ом, с, не более |
0,1 |
|
Уровень взрывозащиты реле |
РВ |
|
Вид взрывозащиты реле |
3В |
|
Габариты реле, мм, не более |
390×375х315 |
|
Масса реле, кг, не более |
40 |
