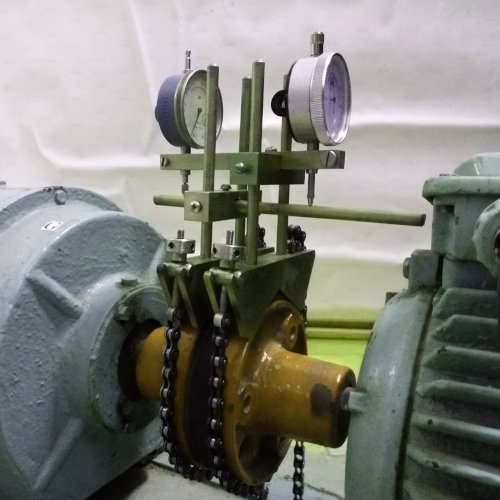

Устройство УВС-1 предназначено для центровки валов горизонтальных машин.
УВС-1 обеспечивает получение показаний индикаторов часового типа, необходимых для расчета параллельных и угловых несоосностей валов в вертикальной и горизонтальной плоскостях.
Технические данные - Устройство выверки соосности валов УВС-1:
| 1) | контролируемые параметры: | отклонение соосности валов |
| 2) | диапазон измерения отклонения соосности валов, мм | 0÷5 |
| 3) | цена деления индикатора часового типа, мм | 0.01 |
| 4) | максимальное расстояние между призмами, мм | 270 |
| 5) | максимальный диаметр полумуфт (вала), мм | 400 |
| 6) | масса УВС-1, кг, не больше | 4.5 |
Инструкция по установке и настройке Устройства выверки соосности валов УВС-1
- Зафиксировать стойки поз. 6 в призмах поз. 2, установить последние на полумуфты (валы) на расстоянии не менее 30 мм и не более 250 мм друг от друга и при помощи цепей поз. 1 и гаек натяжных поз. 9 закрепить их на полумуфтах. При этом стойки на призмах должны быть параллельны друг другу.
- Выбрать упорную штангу поз. 7 в зависимости от расстояния между призмами поз. 2 (при расстоянии менее 120 мм выбирается штанга длиной 150 мм), временно закрепить её на соответствующем держателе поз. 4 и зафиксировать последний на стойках призмы, установленной на полумуфте неподвижной машины (приводимой), на такой высоте, чтобы при повороте на ±90° относительно вертикали упорная штанга поз. 7 не цепляла выступающие поверхности.
- Вставить индикаторы часового типа (ИЧТ) поз. 17 в отверстия крепёжной штанги поз. 3 (с одной стороны) так, чтобы присоединительные призмы каждого из них равномерно выступали за габариты последней, зафиксировать их в удобном для считывания показаний положении и установить крепёжную штангу поз. 3 на соответствующий держатель согласно выбранной схеме установки ИЧТ.
- Ослабить упорную штангу поз. 7, а затем зафиксировать её в таком положении, чтобы при установке держателя поз. 4 с ИЧТ на стойки призмы измерительные стержни последних упирались в неё и при повороте на ±90° относительно вертикали она не цепляла выступающие поверхности.
- Зафиксировать держатель поз. 4 с ИЧТ на стойках призмы, установленной на полумуфте подвижной машины (приводной), на такой высоте, чтобы показание ИЧТ, расположенного со стороны подвижной машины, в положении «0» находилось посередине малой шкалы, и установить нулевую метку его большой шкалы напротив стрелки.
- Ослабить присоединительную гильзу индикатора (ИЧТ), расположенного со стороны неподвижной машины, выставить и зафиксировать последний на такой высоте, чтобы его показания в положении «0» находились посередине малой шкалы, и установить нулевую метку его большой шкалы напротив стрелки.
- Медленно проворачивая муфту из положения «0» в положение «9», а затем в положение «3», отследить, чтобы показания ИЧТ не вышли за пределы диапазона измерений. При достижении указанных пределов следует прекратить проворачивание и произвести визуальную центровку так, чтобы были выполнены требования данного пункта.
