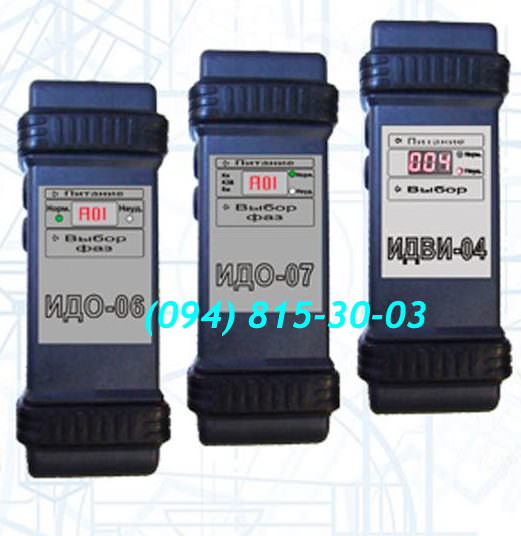

Индикатор дефектов ИДВИ-05 и его младшая модель ИДВИ-04 - позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, дефекты обмоток разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями), а также дефекты обмоток короткозамкнутых роторов.
Принцип работы ИДВИ:
— при проверках трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз, полюсных катушек на наличие межвитковых замыканий и износа межвитковой изоляции трехфазных всыпных обмоток сравниваются интегральные оценки затухающих колебательных импульсов испытательного напряжения, генерируемых при разряде конденсатора на зажимах фаз (катушек);
— при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой 1 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
— при проверке короткозамкнутых роторов на наличие обрывов стержней вручную производится один оборот ротора со скоростью примерно 1 об/мин и через интервалы времени 0,5 с определяются интегральные оценки затухающих колебательных импульсов испытательного напряжения, генерируемых при разряде конденсатора на зажимах одной из фаз статора асинхронного двигателя при различных положениях ротора относительно статора;
— при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
Технические данные индикатора:
1) контролируемые параметры:
— при проверках трёхфазных обмоток на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз, износа межвитковой изоляции трехфазных всыпных обмоток и полюсных катушек на наличие межвитковых замыканий коэффициент различия импульсов испытательного напряжения фаз (катушек), Кр1
— при проверке короткозамкнутых роторов на наличие обрывов стержней коэффициент максимального различия импульсов испытательных напряжений фазы при проворачивании ротора, Кр2
— при проверке катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий ток в проверяемой катушке
— при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции, Rи
2) контролируемый диапазон Кр1 и Кр2, % 0÷99
3) контролируемый диапазон Rи, МОм 0÷500
4) величина Кр1 при замыкании одного витка в фазе (катушке) или Кр2 при обрыве одного стержня, %, не менее 10
5) амплитуда импульсного испытательного напряжения:
— при проверках трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз, В 340
— при проверке износа межвитковой изоляции трехфазных всыпных обмоток, В 1000
— при проверках короткозамкнутых роторов на наличие обрывов стержней и полюсных катушек на наличие межвитковых замыканий, В 160
— при проверке катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий, В/виток 1
6) выходное постоянной напряжение Rи, В 1000±100
7) индикация светодиодная
8) питание автономное или от внешнего блока питания
9) напряжение питания, В 4 (-1.0 +0.2)
10) потребляемая мощность, Вт, не более 4
11) габаритные размеры, мм 205×80×50;
11) масса прибора ИДВИ-05, кг, не более 0.4
