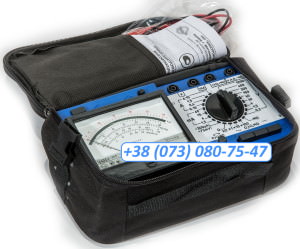

Прибор электроизмерительный многофункциональный Ц4342М1 с автоматической защитой от перегрузок предназначен для измерения:
- силы и напряжения постоянного тока;
- среднеквадратического значения силы и напряжения переменного тока синусоидальной формы;
- сопротивления постоянному току;
- абсолютного уровня сигнала по напряжению переменного тока в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями.
Кроме того предназначен для проверки работоспособного состояния биполярных транзисторов с рассеиваемой мощностью до 150 мВт.
технические характеристики Ц4352М1 |
|
|---|---|
| класс точности | 2,5/4,0 |
диапазоны измерений Ц4352 М1 |
|
| сила постоянного тока, мА | 0,05...2500 |
| сила переменного тока, мА | 0,25...2500 |
| постоянное напряжение, В | 0,1...1000 |
| переменное напряжение, В | 1,0...1000 |
| сопротивление постоянному току, кОм | 0,3...10000 |
| уровень сигнала по напряжению, дБ(-) | -10...+15 |
| частотный диапазон, Гц | 45...2000 |
параметры Ц4352 М1 |
|
| питание | автономное |
| размеры, мм | 215х115х90 |
| масса, кг | 0,9 |
| допустимая температура эксплуатации | от -10 до +40°С |
| особенности | автозащита; измеряет параметры транзисторов |
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ Ц4352м1
4.1 Элементы электрической схемы прибора расположены на печатной плате и заключены в корпус из изоляционного материала.
Органы управления, отсчетное устройство размещены на лицевой стороне прибора.
4.2 Камера электрохимических источников тока типа А316 (КВАНТ, ПРИМА, УРАН или аналогичные) для питания омметра и автоматической защиты расположена с тыльной стороны корпуса. Конструкция прибора предусматривает смену электрохимических источников тока без нарушения клейма предприятия - изготовителя.
4.3 В приборе применен механизм измерительный магнитоэлектрической системы с подвижной катушкой на растяжках с внутри катушечным магнитом, с механическим указателем (стрелкой). Ток полного отклонения механизма измерительного равен 0,3 мA, падение напряжения на обмотке рамки не более 30 мВ.
4.4 Расширение диапазонов измерения осуществляется с помощью коммутации шунтов амперметра и добавочных сопротивлений вольтметра.
4.5 Для измерения силы и напряжения переменного тока в приборе применен выпрямитель, выполненный на полупроводниковых диодах и трансформаторе.
5 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
5.1 При работе с прибором необходимо соблюдать правила техники безопасности.
5.2 При измерениях в цепях с напряжением выше 42 В следует включать и выключать прибор при выключенном напряжении в исследуемой цепи. Недопустимо переключение прибора с одного вида измерения на другой, а также переключение диапазонов измерений без отключения от исследуемой цепи.
5.3 Измерения в цепях с напряжением выше 200 В должны производиться в присутствии других лиц. 2.728.066 ПС 7 Ц4352-М1
5.4 Прибор многофункциональный к исследуемой схеме необходимо подключать посредством соединительных проводов, поставляемых в комплекте с прибором.
5.5 Подключать прибор к исследуемой цепи следует одной рукой с помощью соединительных проводов, держась за изолирующую втулку щупа. Другая рука должна быть свободной во избежание прохождения электрического тока через организм человека.
5.6 При исследовании электрической схемы прибор нужно располагать так, чтобы при снятии показаний была исключена опасность прикосновения к частям исследуемой схемы, находящимся под напряжением. ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ РАБОТА ПРИБОРА Ц4352-М1 СО СНЯТОЙ КРЫШКОЙ КАМЕРЫ ЭЛЕКТРОПИТАНИЯ.
