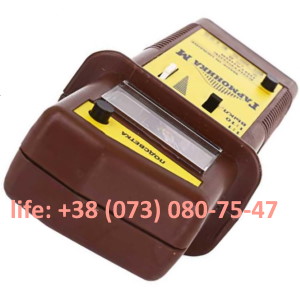

Паспорт прибора Е125. Гармоника-М для поиска места замыкания на землю в высоковольтных сетях.

  1. НАЗНАЧЕНИЕ Е125

1.1 Прибор Е125 для поиска места замыкания на землю в высоковольтных сетях (далее – прибор), предназначен для поиска мест повреждения вида «фаза-земля» в воздушных высоковольтных сетях 6-35 кВ с изолированной или компенсированной нейтралью, находящихся при повреждении под рабочим напряжением.

1.2 По рабочим условиям применения и предельным условиям транспортирования прибор относятся к группе 2 по ГОСТ 22261-94.

Значения влияющих величин в нормальных и рабочих условиях применения указаны в таблице 1, в предельных условиях транспортирования - в таблице 2.

Таблица 1

Влияющая величина

Значение (область значений) влияющей величины

в нормальных  условиях применения

в рабочих условиях применения

нижнее

верхнее

нижнее

верхнее

Температура окружающего воздуха, °С

18

22

минус

20

40

Относительная

влажность воздуха, %

30

60

-

80

 при 25 °С

Атмосферное давление, kPa

(mm Hg)

84

(630)

106,7

(800)

84

(630)

106,7

(800)

Положение

Горизонтальное ±10 °

Горизонтальное ±90 °

Ориентация прибора (относительно МПЗ)

Любая

Таблица 2

Температура окружающего воздуха, °С

минус 50

50

Относительная влажность воздуха, %

-

98 при 35 °С

Атмосферное давление, kPa (mm Hg)

84 (630)

106,7 (800)

Транспортная тряска:

- число ударов в минуту

- максимальное ускорение, м/s2

- продолжительность воздействия, h



80

-

-



120

30

1

2  ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ E125

2.1  Частота настройки датчика прибора - 550  Гц.

2.2 Чувствительность прибора на частоте настройки при 100% отклонении стрелки прибора:

       максимальная  -1,5 х 10 –4   а/м;

       минимальная   -3,0 х 10 -2   а/м.

     2.3  Динамический диапазон ручной регулировки            - 46 дБ;

                                                        плавной регулировки         - 26 дБ;

                                                        ступенчатой регулировки   – 20 дБ.

  • Питание прибора Гармоника-М Е125 осуществляется от батареи типа «Крона».
  • Ток потребления прибором – не более 5 мА в режиме поиска, и не более 15 мА при включённой  подсветке.
  • Место измерения – произвольное в пределах 5 – 10 метров от оси линии.
  • На работу прибора практически не влияют:
  • расположение проводов,
  • отклонение высоты подвеса ± 1,5 метра,
  • отклонение положения прибора от горизонтального на 10-150,
  • замкнутая фаза,
  • cos f нагрузки,
  • порядок чередования фаз.
    • Время установления рабочего режима прибора - непосредственно после включения. Продолжительность работы – до разряда батареи.

     2.9   Габаритные размеры прибора 170 мм х 70 мм х 45 мм.

2.10  Масса прибора не более 0,3 кг.

    3  КОМПЛЕКТНОСТЬ Е125

3.1  Комплект поставки указан в таблице 3.

Таблица  3

Наименование

Количество

Прибор Е125 (Гармоника-М)

1 шт.

Паспорт

1 шт.

Футляр

1 шт.

Батарея  “КРОНА”

1 шт.
