Цена прибора ЕР180М1 с НДС = 7900 грн. На 2022 год

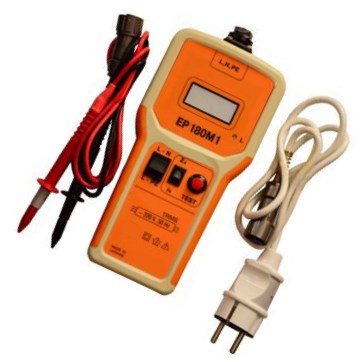

Описание прибора ЕР180М1:
Прибор ЕР180М1 предназначен для измерения в сетях переменного тока с фазным напряжением 220В, частотой 50Гц, с глухо заземленной нейтралью среднеквадратического значения напряжения переменного тока (U), полного сопротивления цепи (Zs) и тока короткого замыкания (Iк) между фазным и нулевым рабочим или между фазным и нулевым защитным проводниками без отключения напряжения в электрической сети.
Преимущества:
- питание от измеряемой сети;
- минимум органов управления ;
- съемный зажим типа "крокодил" с двойной изоляцией ;
- отсутствие каких-либо калибровок и регулировок;
- возможность проведения измерений одним оператором;
- контроль правильности подключения проводов в трехполюсной розетке;
- гарантийное и послегарантийное обслуживание и ремонт;
- малые габариты и вес.
Устройство и принцип работы прибора ЕР180М1:
Принцип работы прибора ЕР180М1 основан на измерении падения напряжения на известном значении сопротивления при прохождении через него тока.
Значение напряжения в цепи измеряют как при выключенной (U1), так и при включенной (U2) нагрузке (R). Кратковременное включение нагрузки в виде сопротивления R вызывает ток IR в цепи.
Указание мер безопасности:
Корпус прибора изготовлен из изоляционного материала и имеет усиленную изоляцию. Класс защиты II.
К работе с прибором допускаются лица, ознакомленные с устройством прибора и порядком работы с ним и имеющие квалификационную группу не ниже 3.
При работе с прибором ЕР180М1 необходимо соблюдать действующие правила безопасной эксплуатации электроустановок.
Эксплуатация прибора недопустима, если при внешнем осмотре обнаружены повреждения его корпуса, коммутационных элементов и соединительных шнуров.
Запрещается проводить измерения в электрических сетях с напряжением более 250В.
| Диапазоны измерений: | |
| - сопротивления петли фаза-нуль, Ом | 0,1 - 22,0 |
| - напряжения фаза-нуль, В | 180 - 250 |
| - тока короткого замыкания, А | 10 - 1999 |
| Погрешность при измерении: | |
| - сопротивления петли фаза-нуль: | |
| при 0,1 Ом < Rx <= 1 Ом | ± (6%Rx +6 ЕМР) |
| при 7 Ом < Rx <= 20 Ом | ± (4%Rx +4 ЕМР) |
| - напряжения фаза-нуль | ± (2%Ux +2 ЕМР) |
| - тока короткого замыкания | Определяется точностью измерения сопротивления |
| Максимальное значение тока нагрузки при измерении сопротивления петли фаза-нуль в течении 10 мс, А | 4 |
| Разрешающая способность при измерении сопротивления, Ом | 0,01 |
| Диапазон рабочих температур, ° С | минус 10 +40 |
| Габаритные размеры, мм | 222 х 102 х 42 |
| Масса, кг, не более | 0,3 |
Гарантируем качество наших товаров. Предоставляем гарантийное и послегарантийное обслуживание приборов. По всем интересующим вопросам обращайтесь к нашим менеджерам, они подскажут более подробную информацию по характеристикам прибора. По запросу высылаем паспорт прибора.
