Указатель уровня масла МС-1, МС-2 предназначен для определения уровня масла в расширителе трансформатора или другого аппарата во время его работы, этот тип указателя уровня масла указывает точное количество заливаемой жидкости в трансформатор и выдаёт точные показатели уровня масла при минимальной и максимальной мощности работы аппаратуры.
Для трансформатора, имеющего расширитель, в котором масло полностью защищено о соприкосновения с окружающим воздухом (расширитель с гибкой оболочкой), предназначен маслоуказетль типа МС-1.
Для трансформатора, имеющего расширитель без гибкой оболочки, и расширителя для контактора РПН предназначен маслоуказатель типа МС2.
Прибор предназначен для эксплуатации в условиях умеренного климата.
Технические характеристики
| Параметры | Значение или определение |
| Место размещения при эксплуатации | открытый воздух |
| Пространственное положение | вертикальное |
| Диаметр циферблата, мм | 245 |
| Напряжение постоянного тока (не более), В | 250 |
| Напряжение переменного тока частотой 50…60 Гц (не более) , В | 250 |
| Сила тока (не более), А | 1 |
| Коммутируемая мощность контактов (не более), Вт | 30 |
| Срок службы до списания (средний), год | 25 |
| Масса маслоуказателя МС-1, кг | не более 6,5 |
| Масса маслоуказателя МС-2, кг | не более 4,5 |
Габаритные и присоединительные размеры маслоуказателя
Длины рычагов маслоуказателя
| Диаметр расширителя, mm | Условная длина рычага для МС-1, L | Условная длина рычага для МС-1, L |
| 470 | - | 190 |
| 690 | 665 | 280 |
| 940 | 1120 | 400 |
| 1260 | 1610 | 560 |
| 1570 | 2090 | 720 |
Комлектность
Комплектность поставки МС-1 / МС-2:
- Маслоуказетль без рычага и ролика / поплавка - 1 шт;
- Рычаг - 1 шт;
- Ролик / поплавок - 1 шт;
- Съемная кабель муфта с клеммной колодкой - 1 шт;
- Паспорт - 1 комплект;
- Упаковка - 1 шт.
Принцип работы
Визуальный контроль уровня масла в расширителе осуществляется по положению конца стрелки на левой шкале циферблата. Визуальный контроль уровня масла в расширителе при заполнении им трансформатора осуществляется по положению конца стрелки на правой шкале циферблата.
Стрелка МС-1 связана с роликом, а стрелка МС-2 - с поплавком, посредством рычажного привода и двух взаимодействующих между собой магнитов, передающих ей вращательное движение через герметичную стенку корпуса.
Встроенные в корпус два геркона поочередно замыкаются при минимальном и максимальном уровне масла в расширителе. Они предназначены для коммутации сигнальной электрической цепи.
Рычаг маслоуказателя МС-1 приводится в движение роликом, опирающимся на внутреннюю поверхность гибкой оболочки, лежащей на поверхности масла, рычаг МС-2 приводится в движение поплавком, находящимся на поверхности масла.
Корпус маслоуказателя снабжен болтом М6 для подсоединения заземляющего защитного провода.

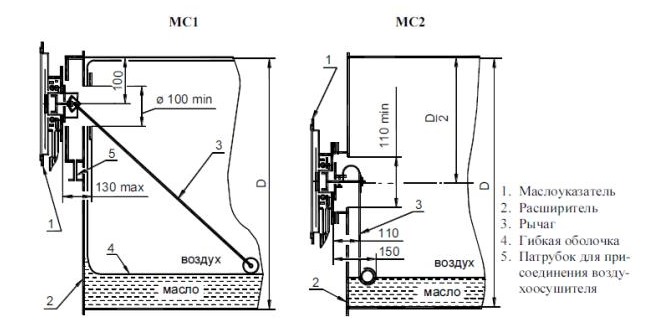

Схематическое устройство указателя уровня масла МС-1, МС-2
