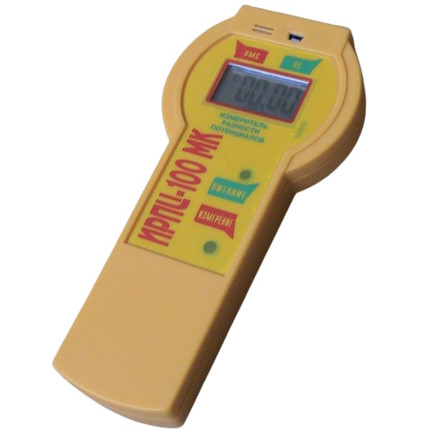

Измеритель ИРПЦ-100 МК -
- Измеритель разности потенциалов, специализированный
Прибор ИРПЦ-100 МК предназначен для измерения величины смещения потенциала (разности потенциалов), между электродом сравнения и подземным металлическим сооружением (ПМС), при проведении мероприятий по электрохимической защите (ДСТУ Б В.2.5-29:2006 и ДСТУ 4219-2003).
Объектом контроля (измерения) являются наружные поверхности подземных трубопроводов и резервуаров (в том числе траншейных) из углеродистых и низколегированных сталей, оболочек бронированных кабелей связи и сигнализации. Прибор выполняет измерения в «оперативном» режиме, с индикацией численного значения разности потенциалов, либо, осуществляет индикацию и запоминание данных «блоками», фиксируя численные значения разности потенциалов один раз в 10 (десять) секунд, в течение 10 (десяти) минут - специальный режим работы, позволяющий выполнять измерения в соответствие с требованиями ДСТУ Б В.2.5-29:2006.
«Временные» параметры, по желанию Заказчика, могут быть изменены. По окончании времени измерения, на индикатор выводится информация о «максимальном» (Емакс), «среднем» (Еср), и «минимальном» (Емин) значении измеряемой величины по 60-ти замерам, относительно уровня «нуля». В память прибора, при необходимости, также заносится информация о максимальном (Емакс), среднем (Еср), и минимальном (Емин) значениях (численные значения параметров) разности потенциалов по каждому из сформированных блоков, с возможностью просмотра этих величин на персональном компьютере Пользователя.
| Основные технические и метрологические характеристики ИРПЦ-100 МК | |
|---|---|
| Диапазон измеряемой разности потенциалов, В | ± 0,01 – 99,0 |
| Предел допускаемой основной погрешности, % | ± (1,5+0,1|Uk/Ux-1|) |
| Входное сопротивление, Мом, не менее | 10 |
| Ток потребления, мА, не более | 5,0 |
| Габаритные размеры, мм | 200 х 95 х 40 |
| Масса измерителя, кг, не более | 0,3 |
Питание измерителя осуществляется от двух элементов типа АА, с автоматической индикацией разряда при понижении питания до критической величины.
Разработан в 2015-2016 гг., расположение органов коммутации электродов, информационного индикатора, источника питания – идентичны для приборов ИРПЦ-100, ИРПЦ-100М и ИРПЦ-100МК.
На передней панели находиться разъем мини-USB для подключения к ПК пользователя.
Прибор имеет встроенный автономный таймер «рабочего» времени. При сохранении параметров, в память прибора автоматически заносятся дата (число, месяц, год) выполнения измерений по каждому блоку в отдельности.
В измерителе предусмотрен режим вывода на экран дополнительной «служебной» информации о «ресурсе работоспособности».
При кратковременном нажатии на кнопку ИЗМЕРЕНИЕ (исключая время выполнения, непосредственно, цикла измерения), на индикаторе появляется информация о текущей дате и времени, количестве «сформированных» в памяти блоков и, соответствующий процент ее заполнения, а также величина питающего напряжения и уровень заряда АКБ прибора в процентном соотношении. Данная информация позволяет планировать работу с прибором на долговременной основе.
В приборе реализована функция автоматического отключения питания.
Результаты измерений, через порт USB «загружаются» (переносятся) в персональный компьютер (ПК) Пользователя с последующей обработкой и протоколированием необходимой информации.
Максимальное количество блоков для запоминания – 999.
Номер блока, в который будут занесены вычисляемые параметры измерений, индицируется при нажатии на кнопку управления «ИЗМЕРЕНИЕ» в первоначальный момент регистрации.
Фирма изготовитель обеспечивает полную программную поддержку работы измерительного прибора ИРПЦ-100 МК.
В комплект поставки входят чехол индивидуальный, сумка поясная (транспортировочная), провода специальные, (соединительные), зарядное устройство, кабель «связи» с ПК, Программное Обеспечение, эксплуатационная документация.
