Назначение ТРЦ 02-М Универсал
- Прибор цифровой для измерения и регулирования температуры ТРЦ 02 (далее по тексту - прибор) предназначен для преобразования и обработки входных сигналов от термопреобразователей сопротивлений (далее по тексту - ТС), преобразователей термоэлектрических (далее по тексту - ПТ) и выдачи сигналов позиционного, П, ПИ, ПД, или ПИД - регулирования.
- Прибор ТРЦ 02 имеет возможность подключения к ЭВМ (R 485), работы в сети и регистрации параметров технологических процессов. Прибор применяется для контроля и регулирования температуры технологических процессов в различных отраслях.
- Рабочие условия применения:
- температура окружающего воздуха от 5 до 40 С;
- относительная влажность воздуха 80% при температуре 25 С. - Прибор не предназначен для работы во взрывоопасных помещениях
- Элементы электрической схемы прибора ТРЦ-02 -М Универсал расположены на печатных платах и заключены в корпус из изоляционного материала. Прибор встраивается в вырез щита и крепится при помощи скобы и винтов.

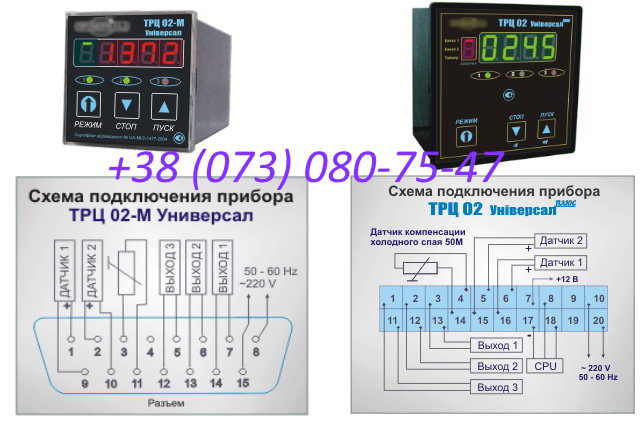

- На передней панели прибора расположены ЦОУ, кнопки выбора режима, светодиодные индикаторы выходов. На тыльной стороне корпуса прибора расположен разъем для
подключения первичных преобразователей, электропитания, объектов регулирования. - Принцип работы прибора ТРЦ02М Универсал основан на измерении электрического сопротивления ТС (ТСМ,ТСП) или напряжения ПТ (ТХК, ТХА, ТПП) и преобразования полученного значения сигнала при помощи АЦП в цифровую форму. Цифровой сигнал обрабатывается микроконтроллером, значение отображается на ЦОУ, сравнивается с задатчиками и управляет выходными оптосимисторами.
- Режим непрерывного регулирования или регулирования в заданном интервале времени устанавливается встроенным таймером.
Характеристика ТРЦ 02-М Универсал
- Питание прибора осуществляется от сети переменного тока напряжением от 187 до 242 В
и частотой (50 1) Гц. - Мощность, потребляемая прибором, не более 5 Вт.
- Прибор ТРЦ-02 обеспечивает по выходу регулирования коммутацию цепей переменного тока силой
до 1 А и напряжением до 250 В (при индуктивной нагрузке с cos ф более 0,7). - Габаритные размеры прибора - 48х48х90 мм.
- Масса прибора - не более 0,12 кг.
- Комплект поставки:
- прибор 1 шт.
- паспорт 1 шт.
- скоба крепления 1 шт.
- винты крепления 2 шт.
- RC-фильтр 2 шт.
- потребительская тара 1 шт.
