Цена прибора ВАФ4303 = 19800 грн с НДС. На 2021 год

Описание прибора:

Прибор электроизмерительный многофункциональный (вольтамперфазометр) 4303, предназначен для измерений в электрических сетях общего назначения переменного тока частотой 50 Гц:

• среднеквадратического значения напряжения и силы переменного тока синусоидальной формы без разрыва цепи с помощью индивидуальной вспомогательной части (трансформатор с размыкающимся магнитопроводом), далее по тексту трансформатор;
• угла сдвига фаз между током и напряжением или двумя напряжениями;
• коэффициента мощности в однофазных или трехфазных сетях переменного тока.

Кроме того, прибор предназначен для определения порядка чередования фаз в трехфазной системе напряжений.

Область применения прибора - эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок.

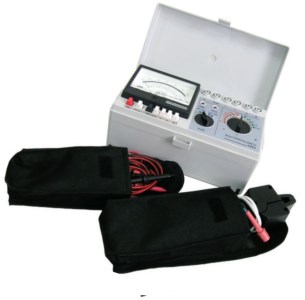

Комплектность прибора ВАФ4303:

Вместе с прибором поставляются:
трансформатор с размыкающимся магнитопроводом- 1 шт.
паспорт- 1 экз.
свидетельство о приемке- 1 экз.
провод соединительный- 4 шт.
зажим контактный- 4 шт.
сменная вставка плавкая на номинальный ток 0,16 А- 2 шт.
футляр для укладки принадлежностей- 2 шт.
ремень- 1 шт.

Устройство и принцип работы прибора 4303

Элементы электрической схемы прибора 4303 расположены на печатных платах и заключены в корпус из изоляционного материала. Органы управления, отсчетное устройство размещены на лицевой стороне прибора.
Камера электрохимических источников тока типа А316 ( КВАНТ, ПРИМА, УРАН или аналогичные ) для питания расположена с тыльной стороны корпуса. Конструкция прибора предусматривает смену электрохимических источников тока и плавкой вставки без нарушения клейма предприятия - изготовителя.
В приборе применен механизм измерительный магнитоэлектрической системы с подвижной катушкой на растяжках с внутрикатушечным магнитом, с механическим противодействующим моментом и механическим указателем (стрелкой). Ток полного отклонения механизма измерительного равен 100 мкA.
Расширение диапазонов измерения при измерении силы тока осуществляется с помощью коммутации коэффициента передачи устройства ввода тока УВТ.
По принципу действия прибор относится к приборам выпрямительной системы с электронными преобразователями в измерительных цепях и измерительными механизмами прямого преобразования. Питание прибора осуществляется от встроенных электрохимических источников тока или от сети переменного тока частотой 50 Гц и напряжением 57; 100; 220; 380 В с помощью встроенного блока питания.
В приборе имеются два аналогичных устройства ввода напряжения УВН1 и УВН2. УВН1 предназначено для измерения угла сдвига фаз и коэффициента мощности и используется в опорном канале. Фаза входного сигнала опорного канала является началом отсчета угла сдвига фаз входного сигнала измерительного канала. УВН2 используется, при измерении значения напряжения и угла сдвига фаз между двумя напряжениями, в измерительном канале. Трансформатор с размыкающимся магнитопроводом предназначен для измерения силы тока переменного тока без разрыва цепи и линейного преобразования тока в напряжение.

Прибор ВАФ4303 в наличии на нашем складе. Вы можете связаться с нашими менеджерами для получения более подробной информации, по запросу высылаем паспорт прибора 4303.
