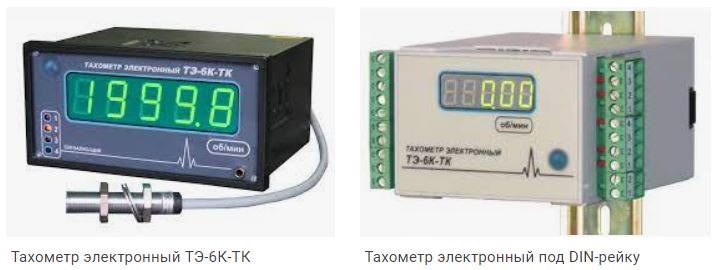

Тахометр электронный ТЭ-6К-ТК непрерывно измеряет и индицирует частоты вращения роторов турбин или валов любых механизмов.
Соответствует требованиями ГОСТ 21339 и ТУ У, плюс внесен в Госреестр Украины.
В качестве датчика используются (в зависимости от исполнения тахометра):
бесконтактные индуктивные выключатели, формирующие при прохождении метки импульс напряжения постоянного тока амплитудой от 8 до 30 В на нагрузке 750 Ом. Длительность импульса не менее 100 мкс. В качестве датчика могут использоваться индуктивные датчики нашего производства ДТК-1 или датчики фирмы TURCK;
индукционные датчики, формирующие при прохождении метки сигнал переменной полярности амплитудой от 0,2 до 200 В на нагрузке 4,4 кОм (например, датчики ДТК-2).
Программируемый унифицированный выход 0..5, 0..20 или 4..20 мА.
Интерфейс RS-485, протокол Modbus (RTU).
Сигнализация о достижении заданных значений (до четырех).
Возможность ограничения времени срабатывания реле.
Фиксация частоты вращения в моменты срабатывания концевых выключателей.
Определение частоты тока в сети на основе измеренной частоты вращения ротора.
Возможность дублирования показаний на блоке выносной индикации БВИ-ТК-1.
Может комплектоваться генератором импульсов малогабаритным МИГ-1-TK.
Пятиразрядный индикатор зеленого свечения с высотой знака 20 мм.
Технические характеристики Тахометра ТЭ-6К-ТК
- Количество меток: 1…130
- Класс точности: 0,02
- Погрешность токового выхода, мА, не более: ±0,05
- Напряжение питания в зависимости от исполнения: ~220В 50Гц, =24В
- Рабочий диапазон температур прибора: +5°С..+50°С
- Рабочий диапазон температур датчика: -25°С..+70°С
- Пыле-влагозащита прибора: IP41
- Пыле-влагозащита датчика: IP67
- Габаритные размеры прибора (Ш×В×Д), мм: 144×74×120
Реализуемые модели тахометров ТЭ-6:
- ТЭ-6К-ТК-1
- ТЭ-6К-ТК-1-24В
- ТЭ-6К-ТК-1-И**
- ТЭ-6К-ТК-1-24В-И**
- ТЭ-6К-ТК-2
- ТЭ-6К-ТК-2-24В
- ТЭ-6К-ТК-2-И**
- ТЭ-6К-ТК-2-24В-И**
- ТЭ-6К-ТК-3**
- ТЭ-6К-ТК-3-24В**
по заказу возможны исполнения без реле, токового выхода и интерфейса RS-485.
** – данные исполнения не внесены в Госреестр Украины и проходят аттестацию как нестандартные средства измерительной техники.
Обозначение тахометра ТЭ-6К-ТК при заказе
Тахометр электронный ТЭ-6К-ТК-X—YYY—Z.
Обозначение исполнения тахометра электронного полностью совпадает с обозначением прибора, входящего в состав тахометра.
Пример. Тахометр электронный ТЭ-6К-ТК-2-24В – тахометр электронный с универсальным входом, напряжением питания 24В постоянного тока, одним RS-485, четырьмя реле и токовым выходом.
