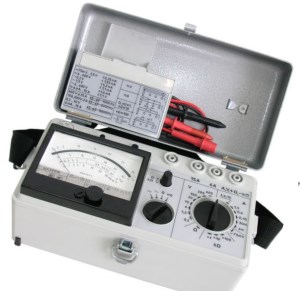

Описание прибора  Ц4380М:

Прибор электроизмерительный многофункциональный Ц4380М с автоматической защитой от электрических перегрузок предназначен для измерения:

• силы и напряжения постоянного тока;
• среднеквадратического значения силы и напряжения переменного тока синусоидальной формы;
• силы и напряжения импульсного тока постоянного и переменного направления (длительность имульсов от 0,21 до 0,62с, длительность пауз от 0,11 до 0,81с, форма огибающей импульсов близка к прямоугольной);
• сопротивления постоянному току в электрических цепях объектов измерений, работоспособное состояние которых не нарушается  их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями и указанные в настоящем паспорте.

Прибор применяется при наладке, эксплуатации и ремонте в устройствах автоматики и телемеханики сигнализации железнодорожного транспорта.

Устройство и принцип работы прибора Ц4380М

Элементы электрической схемы прибора расположены на печатной плате и заключены в корпус из изоляционного материала. Органы управления, отсчетное устройство присоединительные гнезда размещены на лицевой стороне прибора.

Камера электрохимических источников тока типа А316 (КВАНТ, ПРИМА, УРАН или аналогичные) для питания омметра и автоматической защиты расположена с тыльной стороны корпуса. Конструкция прибора предусматривает смену электрохимических источников тока без нарушения клейма предприятия - изготовителя.

В приборе применен механизм измерительный магнитоэлектрической системы с подвижной катушкой на растяжках с внутри катушечным магнитом, с механическим указателем (стрелкой). Ток полного отклонения механизма измерительного равен 0,3 мA.

Расширение диапазонов измерения осуществляется с помощью коммутации шунтов амперметра и добавочных сопротивлений вольтметра.

Для измерения силы и напряжения переменного тока в приборе применен выпрямитель, выполненный на полупроводниковых диодах и трансформаторе.

Измерение прибором импульсных сигналов кодовых рельсовых цепей (силы и напряжения импульсного тока постоянного и переменного направления) проводится с помощью механического поводкового устройства. При этом величина измеряемого сигнала отображается в среднеквадратических значениях для синусоидальной формы.

Указания мер безопасности при работе с прибором Ц4380М

При работе с прибором необходимо соблюдать правила техники безопасности.

При измерениях в цепях с напряжением выше 42 В следует включать и выключать прибор при выключенном напряжении в исследуемой цепи. Недопустимо переключение прибора с одного вида измерения на другой, а также переключение диапазонов измерений без отключения от исследуемой цепи.

Измерения в цепях с напряжением выше 200 В должны производиться в присутствии других лиц.

Прибор к исследуемой схеме необходимо подключать посредством соединительных проводов, поставляемых в комплекте с прибором.

Подключать прибор к исследуемой цепи следует одной рукой с помощью соединительного провода, держась за изолирующую втулку щупа. Другая рука должна быть свободной во избежание прохождения электрического тока через организм человека.

При исследовании электрической схемы прибор нужно располагать так, чтобы при снятии показаний была исключена опасность прикосновения к частям исследуемой схемы, находящимся под напряжением.
