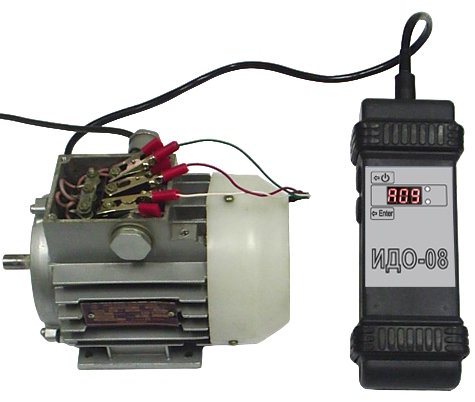

Индикатор дефектов обмоток электрических машин ИДО-08 – это портативный прибор, предназначенный для контроля обмоток электрических машин.
Индикатор дефектов обмоток ИДО-08 – обеспечивает проверки:
- трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз;
- катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий;
- состояния изоляции обмоток относительно корпуса машины и между обмотками;
- последовательности фаз обомок трехфазных двигателей и источников их питания.
ИДО-08 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями).
Принцип работы - Индикатора дефектов обмоток ИДО-08:
– при проверках обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче на них переменного напряжения амплитудой до 10 В частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
– при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой до 3 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
– при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0.5 МОм);
– при проверке последовательности фаз обмоток трехфазных двигателей трехфазная система напряжений на выводах обмотки исследуемого двигателя генерируется вращением его ротора вручную;
– при проверке последовательности фаз источника питания трехфазного двигателя анализируется трехфазная система напряжений, которые генерируются на зажимах соединительного кабеля индикатора, размещенных на поверхности изоляции фазных проводов источника питания (без контакта с проводниками).
Технические данные - Индикатор дефектов обмоток ИДО-08:
| 1) | контролируемые параметры: | |
| – при проверках трёхфазной обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз | коэффициент несимметрии фазных токов, Кн | |
| – при проверке катушек, уложенных в пазы, на наличие межвитковых замыканий | ток в проверяемой катушке | |
| – при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками | сопротивление изоляции, Rи | |
| 2) | контролируемый диапазон Кн, % | 0÷99 |
| 3) | контролируемый диапазон Rи, МОм | 0÷500 |
| 4) | величина Кн при замыкании одного витка в фазе, %, не менее | 10 |
| 5) | выходное постоянное напряжение при измерении Rи, В | 1000±100 |
| 6) | индикация | светодиодная и светодиодная алфавитно-цифровая |
| 7) | питание | автономное или от внешнего блока питания |
| 8) | напряжение питания, В | 4 (-1.0 +0.2) |
| 9) | потребляемая мощность, Вт, не более | 4 |
| 10) | габаритные размеры, мм | 205×80×50 |
| 11) | масса, кг, не более | 0.4 |
Гарантийный срок эксплуатации прибора – 24 месяца со дня продажи.
Сравнительная таблица: Функциональные возможности приборов диагностики обмоток электрических машин
| Наименование проверки | ИДВИ | ИДО | |||
|---|---|---|---|---|---|
| 04 | 05 | 06 | 07 | 08 | |
| Проверка трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз | ➖ | ➕ | ➕ | ➕ | ➕ |
| Проверка катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий | ➕ | ➕ | ➖ | ➕ | ➕ |
| Проверка полюсных катушек на наличие межвитковых замыканий | ➕ | ➕ | ➖ | ➖ | ➖ |
| Проверка износа межвитковой изоляции трехфазных всыпных обмоток | ➖ | ➕ | ➖ | ➖ | ➖ |
|
Проверка катушек обмоток, уложенных в пазы, на возможность возникновения межвитковых замыканий при повышенном напряжении |
➕ | ➖ | ➖ | ➖ | ➖ |
| Проверка короткозамкнутых роторов на наличие обрывов стержней | ➖ | ➕ | ➖ | ➖ | ➖ |
| Проверка состояния изоляции обмоток относительно корпуса и между обмотками | ➕ | ➕ | ➕ | ➕ | ➕ |
| Проверка последовательности фаз обмоток трёхфазных двигателей и источников их питания | ➖ | ➖ | ➖ | ➖ | ➕ |
