1  НАЗНАЧЕНИЕ штанги для контроля силы переменного тока е115ш

1.1 Комплект Е115Ш предназначен для дистанционного, с поверхности земли, бесконтактного контроля среднеквадратичного значения силы переменного тока в воздушных   линиях электропередач (ВЛ) напряжением 0,38 кВ частотой 50 Гц.

1.2. По рабочим условиям применения и предельным условиям транспортирования комплект относится к группе 2 по ГОСТ 22261-94. Значения влияющих величин в нормальных и рабочих условиях применения, а также в предельных условиях транспортирования указаны в таблице 1.

Таблица 1

 2                 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1      Номинальное напряжение ВЛ - 0,38 кВ.

2.2      Длина изолирующей штанги (6±0,1) м.

                    2.3              Диапазоны индикации силы переменного тока 0-25 А, 0-50 А, 0-100 A и 0-200 А.

2.4      Амперметр используется в качестве индикатора, и показывает соответствующее значение силы переменного тока в ВЛ.

2.5      Время установления показания амперметра не превышает 4 с.

                    2.6              Габаритные размеры комплекта в чехле, не более  –  2300 мм х 250 мм х 100 мм.

                    2.7              Масса комплекта, не более 3,2 кг.

2.8 Изоляция между ограничительным кольцом и хомутом крепления амперметра выдерживает в течение 5 мин действие испытательного напряжения переменного тока частотой (50±1) Гц со среднеквадратическим значением 2 кВ.

• КОМПЛЕКТНОСТЬ

3.1  Комплект поставки указан в таблице 2.

Таблица  2

                     4  УСТРОЙСТВО КОМПЛЕКТА

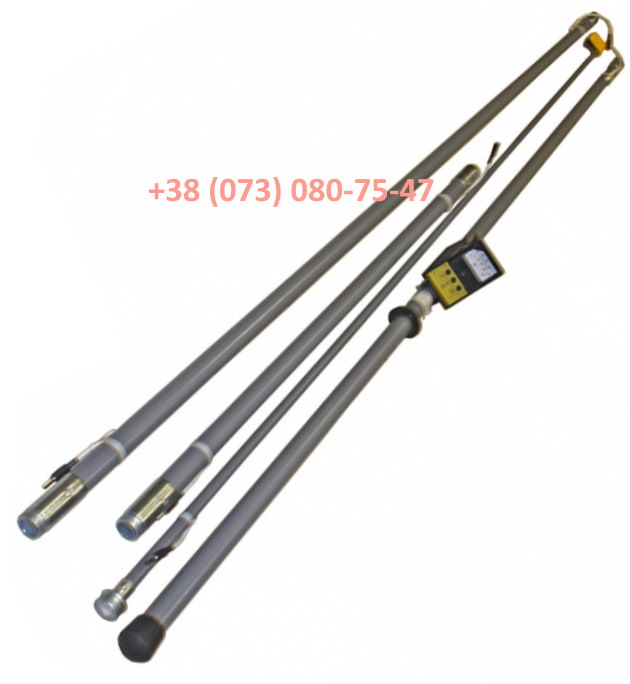

4.1 Комплект выполнен в виде трехзвенной штанги, в верхней части которой встроен изолированный датчик тока, а в нижней части - показывающий прибор, объединенный в одном блоке с переключателем диапазонов измерений. В качестве показывающего прибора применен амперметр магнитоэлектрической системы, который используется как индикатор.  Показывающий прибор оснащен подсветкой, используемой в ночное время. Включение подсветки осуществляется

2

выключателем, размещенном на тыльной поверхности блока показывающего прибора.

4.2 Датчик переменного тока при прикосновении его изолированной части к ВЛ генерирует сигнал переменного тока, пропорциональный значению силы переменного тока в ВЛ.

                    5  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

                    5.1 Эксплуатация комплекта должна осуществляться согласно требованиям, приведенным в ДНАОП 0.00-1.21-98 “Правила безопасной эксплуатации электроустановок потребителей”, ДНАОП 1.110-1.07-01 ”Правила эксплуатации электрозащитных средств”, “Правилах безопасной эксплуатации электроустановок” Запрещается эксплуатация комплекта с механическими повреждениями в любой части комплекта.

5.2 Комплект не предназначен для работы под дождем, а также в среде, в которой есть токопроводящая пыль и агрессивные газы.

6         ОСНОВНЫЕ УКАЗАНИЯ ПО ПРИМЕНЕНИЮ КОМПЛЕКТА

6.1      Скрутить звенья изолирующей штанги в соответствии с  рисунком 1, при этом необходимо звенья располагать соосно, НЕ ДОПУСКАТЬ перекоса, не прилагать чрезмерных усилий при закручивании резьбовых втулок. Соединить проводники между звеньями штанги с помощью штеккерных разъемов.

Периодически резьбу необходимо смазывать  смазкой  ЦИАТИМ 201.

ВНИМАНИЕ!

Электромагнитные поля соседних проводов влияют на точность измерений.

Для исключения такого влияния придерживайтесь следующих правил:

- устанавливайте датчик на провод не ближе 0,3 м от ближайшего ответвления;

• при измерении тока на фазном (нулевом) проводе следует выбирать такое место, чтобы расстояние между фазным и нулевым проводом было не менее 0,3 м.

 6.2 Для определения наличия и ориентировочного значения силы переменного тока прикоснуться штангой к проводнику ВЛ электропередачи напряжением до 0,38 кВ согласно  рисунку 2.

                    6.3  Считать показания амперметра.

6.4      По окончанию измерений разъединить разъемы, разобрать штангу и поместить в чехол.

                    6.5  С помощью комплекта можно эффективно определять утечки  прямо на кабельных выводах ТП в соответствии с рисунком 3. Наличие утечки свидетельствует о неисправной электроустановке, либо о потребителе, подключившемся к фазе и «своему» заземлению.

 7  УКАЗАНИЯ ПО КОНТРОЛЮ КОМПЛЕКТА

7.1 Определение соответствия показаний  индикатора значению контролируемого тока проводится на установке для контроля электроизмерительных клещей. В качестве нагрузки, на которой проверяется ток, используется участок прямолинейного, длиной не менее 800 мм провода сечением от 6 до 15 мм².  Флажок на штанге должен располагаться в геометрической середине указанного выше участка провода. Соответствие определяется на всех числовых отметках шкалы.

        7.2 Проверка электрической прочности изоляции осуществляется в соответствии с “Правилами експлуатації електрозахисних засобів”. При проверке на электрическую прочность изоляции напряжение прикладывается в соответствии  рисунком 1 между ограничительным кольцом («А») и хомутом крепления амперметра («В»).

         8  ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

                    8.1 Комплект Е-115ш в упаковке изготовителя должен храниться при температуре окружающего воздуха от 5 до 40 °С и относительной влажности воздуха до 80 %, а без упаковки - при температуре окружающего воздуха от 10 до 35 °С и относительной влажности воздуха до 80 % при температуре 25 °С.

                    В помещении для хранения   не должно быть пыли, паров кислот и щелочей, агрессивных газов и других примесей, вызывающих коррозию.

8.2 Комплект транспортируют транспортом любого вида в закрытых транспортных средствах. При транспортировании самолетом комплект должен быть размещен в  герметизированных отсеках. Значения климатических и механических воздействий  на комплект при транспортировании указаны в таблице 1.

9  СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

9.1 Комплект Е115Ш заводский номер ___________,  соответствует требованиям ТУ У и признан годным к эксплуатации.

                    Штамп ОТК                                                                                                                                                                                                                    Дата выпуска ____. ____. 202 __ г.

10  ГАРАНТИИ ИЗГОТОВИТЕЛЯ

                    10.1 Изготовитель гарантирует соответствие комплекта требованиям технической документации при соблюдении условий эксплуатации, транспортирования и хранения.

                   Гарантийный срок эксплуатации - 18 месяцев со дня введения  комплектов в эксплуатацию.                       Гарантийный срок хранения - 6 месяцев со дня изготовления комплекта.

                    10.2 Претензии к качеству комплектов принимаются к рассмотрению и гарантийный ремонт проводится при наличии свидетельства о приемке и сохранности на комплекте пломб предприятия-изготовителя или организации, которая проводила гарантийный ремонт. Изготовитель:
