Описание прибора ВАФ-85-М1:
Вольтамперфазометр ВАФ-85-М1 предназначен для измерения:
- среднеквадратического значения силы и напряжения переменного тока синусоидальной формы;
- угла сдвига фаз относительно трехфазной системы напряжения номинальными значениями 110; 220; 380 В при наладке и проверке релейных схем защиты и силовых цепей электроустановок
технические характеристики прибора ВАФ-85-М1 |
|
|---|---|
| класс точности | 1,5/4 |
| диапазоны измерений | |
| сила переменного тока с разрывом цепи,мА без разрыва цепи,А |
10/50/250 1/5/10 |
| переменное напряжение,В | 1/5/25/125/250/500 |
| углы сдвига фаз между напряжениями, град | 180-0-180 |
| параметры | |
| размеры,мм | 260х160х185 |
| масса,кг | 3,5 |
| особенности |
для наладки релейных схем защиты и силовых цепей электроустановок; |
Устройство и принцип работы прибора ВАФ-85-М1

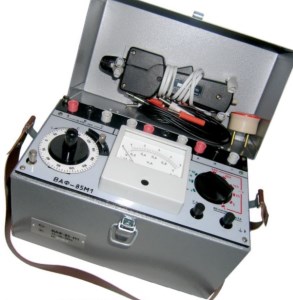

Элементы электрической схемы прибора расположены на печатной плате и заключены в металлический корпус со съемной крышкой. Клещевая приставка и соединительные провода при переноске закрепляются в верхней съемной крышке прибора. Органы управления, отсчетное устройство и присоединительные гнезда размещены на лицевой стороне прибора. Корпус имеет винт защитного заземления.
В приборе применен механизм измерительный магнитоэлектрической системы с подвижной катушкой (рамкой) на растяжках с внутри катушечным магнитом, с механическим указателем (стрелкой). Ток полного отклонения механизма измерительного равен 0,05 мA.
По принципу действия на переменном токе прибор относится к приборам выпрямительной системы с измерительным механизмом прямого преобразования. Выпрямление осуществляется по однополупериодной схеме на германиевых диодах. Расширение диапазонов измерения осуществляется с помощью коммутации шунтов амперметра и добавочных сопротивлений вольтметра. Сила тока в диапазонах 0,2-1; 1-5; 2-10 А измеряется без разрыва цепи токопровода с помощью клещевой приставки, охватывающей токопровод. Приставка работает как трансформатор тока. Для уменьшения влияния магнитных полей обмотка клещевой приставки расположена на двух катушках. Измерение силы тока в диапазонах 2-10; 10-50; 50-250 мA производится при помощи трансформатора встроенного в прибор. Во вторичную обмотку трансформатора включен измерительный механизм через выпрямитель на германиевом диоде.
При измерении угла сдвига фаз последовательно с измерительным механизмом включается фазозависимый выпрямитель. Напряжение возбуждения подается на фазозависимый выпрямитель с ротора фазовращателя (сельсина). Поворот оси фазовращателя изменяет фазу возбуждения фазозависимого выпрямителя, т.е. фазу включения его относительно фазы тока по измерительному прибору.
