Цена прибора 4306.2 с НДС = 12390 грн. На 2022 год
Цена прибора 4306.2 УХЛ1.1 с НДС = 12870 грн. На 2022 год

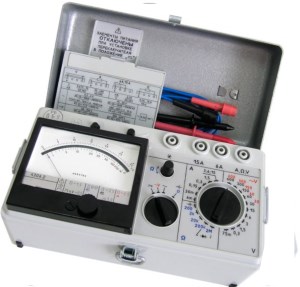

Описание прибора 4306.2
Прибор электроизмерительный многофункциональный (ампервольтомметр) 4306 с автоматической защитой от электрических перегрузок, выпускаемый в модификациях 4306.1 и 4306.2, предназначен для измерения:
- силы и напряжения постоянного тока, в т.ч. силы и напряжения сигналов кодовых рельсовых цепей (в форме однополярных прямоугольных импульсов – с помощью механического поводка);
- среднеквадратического значения силы и напряжения переменного тока синусоидальной формы с коэффициентом искажений до 30% и несинусоидальной формы, в т.ч. среднеквадратического значения силы и напряжения переменного тока сигналов кодовых рельсовых цепей на частотах 25, 50 и 75Гц (без учета пауз между импульсами – с помощью механического поводка), тональных рельсовых цепей с амплитудной манипуляцией 8 или 12Гц в диапазоне 420-5555Гц и фазоманипулированных сигналов на частоте 175Гц;
- сопротивления постоянному току;
- абсолютного уровня сигнала по напряжению переменного тока.
Прибор применяется при ремонте и эксплуатации технических средств железнодорожного транспорта, в т.ч. устройств сигнализации, централизации и блокировки.
Устройство и принцип работы прибора 4306.2
Элементы электрической схемы прибора 4306.2 расположены на печатных платах и заключены в корпус из изоляционного материала. Органы управления, отсчетное устройство и подсоединительные гнезда размещены на лицевой стороне прибора.
Камера электрохимического источника тока типа А316 (КВАНТ, ПРИМА, УРАН или аналогичные) для питания электронного преобразователя, омметра и автоматической защиты расположена с тыльной стороны корпуса. Конструкция прибора предусматривает смену электрохимического источника тока без нарушения клейма предприятия - изготовителя. Без электрохимического источника тока устройство автоматической защиты не работоспособно.
В приборе применен механизм измерительный магнитоэлектрической системы с подвижной катушкой на растяжках с внутрикатушечным магнитом, с механическим указателем (стрелкой). Ток полного отклонения механизма измерительного равен 0,075 мA.
Расширение диапазонов измерения на постоянном и переменном токе осуществляется с помощью коммутации шунтов амперметра и добавочных сопротивлений вольтметра. 4.5 Для измерения силы и напряжения переменного тока в приборе применен электронный преобразователь среднеквадратического значения на микросхеме AD737 (режим " ~ "), а также однополупериодный выпрямитель(режим "~ V") для измерения напряжения переменного тока, выполненный на полупроводниковых кремниевых диодах. Показания прибора в этом режиме пропорциональны среднеквадратическому значению сигнала синусоидальной формы. При измерении сигналов тональных рельсовых цепей в режиме электронного преобразователя, величина измеряемого сигнала отображается в среднеквадратических значениях с учетом пауз. При измерении силы и напряжения переменного тока прибор имеет закрытый вход. При измерении напряжения переменного тока в режиме "~ V " уровень постоянной составляющей не должен превышать 10 В.
Измерение прибором сигналов кодовых рельсовых цепей на частотах 25; 50; 75 Гц проводится с помощью механического поводка. При этом величина измеряемого сигнала отображается в среднеквадратических значениях без учета пауз.
технические характеристики |
|
|---|---|
| диапазоны измерений | |
| сила постоянного тока , А (класс точности) | 0...0,006 0...0,03 0...0,15 0...0,3 0...1,5 0...3 0...6 0...5 (1,5) |
| сила переменного тока , А (класс точности) | 0...0,006 0...0,03 0...0,15 0...0,3 0...1,5 0...3 0...6 0...15 (2,5) |
| постоянное напряжение, В (класс точности) | 0...0,075 0...0,03 0...1,5 0...3 0...6 0...15 0...30 0...60 0...150 0...300 0...600 (1,5) |
| переменное напряжение, В (класс точности) | 0...0,075 0...0,03 0...1,5 0...3 0...6 0...15 0...30 0...60 0...150 0...300 0...600 (с электронным преобразователем СКЗ)(2,5); 0...30 0...60 0...150 0...300 0...600 (без электронного преобразователя СКЗ)(2,5) |
| параметры | |
| питание | автономное (3 елемента 316 по 1,5 В) |
| размеры, мм | 240х140х140 |
| масса, кг | 1,5 |
Более подробную информацию о характеристиках прибора предоставят наши менеджеры. По запросу высылаем паспорт прибора.
