Цена прибора 43109 = 3460 грн с НДС. На 2021 год

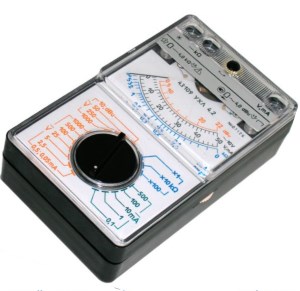

Описание прибора 43109
Прибор электроизмерительный многофункциональный 43109 с автоматической защитой от электрических перегрузок предназначен для измерения:
- силы и напряжения постоянного тока;
- среднеквадратического значения силы и напряжения переменного тока синусоидальной формы;
- сопротивления постоянному току;
- абсолютного уровня сигнала по напряжению переменного тока в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями и указанные в настоящем паспорте.
Устройство и принцип работы
Элементы электрической схемы прибора расположены на печатной плате и заключены в корпус из изоляционного материала. Органы управления, отсчетное устройство и присоединительные гнезда размещены на лицевой стороне прибора.
Камера электрохимического источника тока типа А316 (КВАНТ, ПРИМА, УРАН или аналогичные) для питания омметра расположена с тыльной стороны корпуса. Конструкция прибора 43109 предусматривает смену электрохимического источника тока без нарушения клейма предприятия - изготовителя.
В приборе применен механизм измерительный магнитоэлектрической системы с подвижной катушкой на растяжках с внутрикатушечным магнитом, с механическим указателем (стрелкой). Ток полного отклонения механизма измерительного равен 0,04 мA.
Расширение диапазонов измерения осуществляется с помощью коммутации шунтов амперметра и добавочных сопротивлений вольтметра.
Для измерения напряжения переменного тока в приборе применен однополупериодный выпрямитель, выполненный на полупроводниковых диодах.
технические характеристики мультиметра 43109 |
|
|---|---|
| класс точности | 4,0 |
| диапазоны измерений | |
| сила постоянного тока, мА | 0,05...500 |
| постоянное напряжение, В | 0,5...1000 |
| переменное напряжение, В | 10...1000 |
| сопротивление постоянному току, кОм | 3...300 |
| уровень сигнала по напряжению, дБ(-) | 0...+22 |
| частотный диапазон, Гц | 45...5000 |
| параметры | |
| питание | автономное |
| размеры, мм | 135х85х45 |
| масса, кг | 0,35 |
| допустимая температура эксплуатации | от +5 до +40°С |
| особенности | наименьший по габариту |
По запросу высылаем копию паспорта мультиметра 43109. Наши менеджеры всегда подскажут актуальную информацию о цене прибора и его характеристиках.
