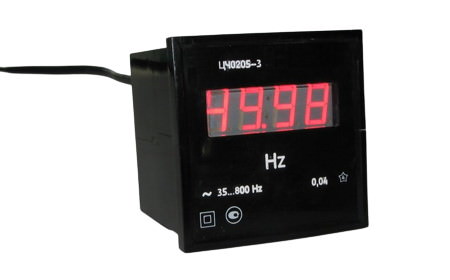

Частотомер ЦЧ-0205-2, ЦЧ-0205-3 (Частотомір ЦЧ 0205-2 RS, Индикатор частоты ЦЧ-0205-3 Rs) - предназначен для отображения на светодиодных индикаторах значения частоты в электрических сетях переменного тока частотой 50 Hz, 60 Hz и 400 Hz.
Индикаторы частотомеры ЦЧ-0205-2, ЦЧ-0205-3 имеют исполнение с интерфейсом RS-485 для передачи результатов измерения на персональный компьютер (ПК).
Протокол обмена MODBUS RTU. Скорость обмена 9600 Бод.
У индикаторов может быть установлен сетевой адрес от 1 до 255. Индикаторы с интерфейсом имеют два релейных выхода, обеспечивающих замыкание контактов реле при достижении измеряемой величины заданного значения верхней и нижней уставок.
Установка значения вставок производится с ПК. Индикатор, в зависимости от размеров лицевой панели, имеет выполнение: ЦЧ0205-2 – размер 96 мм x 96 мм; ЦЧ0205-3 – размер 72 мм x 72 мм.
Индикатор изготовлен в соответствии с требованиями Технического регламента низковольтного электрического оборудования (далее – Технический регламент), утвержденного постановлением Кабинета Министров Украины от 16.12.2015 № 1067 и ДСТУ EN 61010-1.
Рабочие условия применения: температура окружающего воздуха от минус 20 ºС до плюс 50 ºС; относительная влажность воздуха 90% при температуре 30 ºС.
Индикатор может быть использован на объектах энергетики и промышленности.
Технические характеристики Частотомеров ЦЧ-0205-2, ЦЧ-0205-3
- Индикация – четырехразрядная с подвижной запятой на светодиодном индикаторе.
- Электропитание индикаторов – сеть переменного тока частотой 50 Hz, 60 Hz или 400 Hz напряжением от 100 V до 250 V.
- Мощность потребления от сети питания – не более 2 V·A.
- Диапазоны индикации частоты: – I: от 35,00 Hz до 99,99 Hz; – II: от 100,0 Hz до 800,0 Hz.
- Выбор диапазона – автоматический. Примечание. Производитель гарантирует абсолютную погрешность определения частоты 0,02 Hz в диапазоне II и 0,2 Hz в диапазоне II.
- Диапазон входного напряжения контролируемой сети от 30 до 250 V.
- Входящее сопротивление индикатора не менее 400 kΩ.
- Степень защиты корпуса индикатора – IP30 ДСТУ EN 60529:2014 Степени защиты, обеспечивающие кожухи (Код IP).
Частотоміри ЦЧ-0205-2, ЦЧ-0205-3 призначені для вимірювання частоти змінного струму в електричних мережах 50 Hz, 60 Hz і 400 Hz. Частотоміри можуть виготовлятися з інтерфейсом RS485 і поставляються з програмою управління. Габаритні розміри: -3 - 72х72х62; - 2 - 96х96х62 мм.
Indikator chastoty peremennogo toka chastotoy 50 Hz, 60 Hz i 400 Hz.
