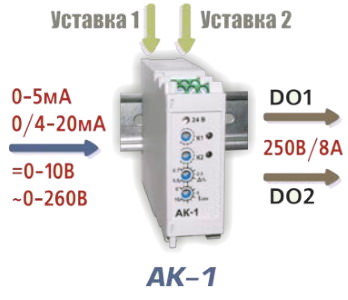

Реле-регулятор АК-1 применение:
Реле регулятор АК - 1 предназначен для контроля предельных значений входного аналогового сигнала по двум настраиваемых уставкам с выходом на контакты реле.
Структура АК-1 позволяет в краткие строки настроить и ввести в эксплуатацию технологический объект или организовать аварийное включение/выключение защитного механизма.
Область применения
- Системы регулирования, сигнализации, аварийного отключения
- Управление технологическими процессами в энергетике, металлургии, в измерительных системах, измерительно-вычислительных комплексах и других отраслях промышленности.
|
Цена на Реле-регулятор АК-1 (всех исполнений) = 4000,00 грн с НДС от 01.01.2022 |
Технические характеристики АК-1
| Техническая характеристика реле | Значение |
|---|---|
| Количество аналоговых входов | 1 |
| Диапазон изменения входного аналогового сигнала | от 0 мА до 5 мА (Rвх=50 Ом) от 0 мА до 20 мА (Rвх=25 Ом) от 4 мА до 20 мА (Rвх=25 Ом) от 0 В до 10 В (Rвх=40 кОм) от 0 В до 260 В (Rвх=500 кОм) по отдельному заказу |
| Диапазон изменения параметра «Гистерезис» | 0,1 до 5 % |
| Погрешность установки параметра «Гистерезис» | 0,1 % |
| Диапазон изменения параметра «Предел» | |
| - для верхних значений К1 | 0÷100% |
| - для нижних значений К2 | 50÷100% 0÷100% 0÷50% |
| Количество дискретных выходов | 2 |
| Тип выхода | переключающие контакты реле |
| Максимальное напряжение коммутации переменного (действующее значение) или постоянного тока | 220В |
| Максимальный ток нагрузки каждого выхода | ≤ 8 А |
| Степень защиты | IP30 |
| Масса, не более | 0,13 кг |
Обозначение при заказе реле-регулятора АК-1:
АК-1-А
где:
А – код входного сигнала
1 - от 0 мА до 5 мА;
2 - от 0 мА до 20 мА;
3 - от 4 мА до 20 мА;
4 - от 0 В до 10 В постоянного тока;
5 - от 0 В до 260 В переменного тока.
Гарантии изготовителя
Производитель гарантирует соответствие прибора техническим условиям СОУ ПРМК-404-2014. При не соблюдении потребителем требований условий транспортирования, хранения, монтажа, наладки и эксплуатации, указанных в настоящем руководстве, потребитель лишается права на гарантию.
Гарантийный срок эксплуатации - 2 года со дня отгрузки блока. Гарантийный срок эксплуатации блоков, которые поставляются на экспорт - 18 месяцев со дня проследования их через государственную границу Украины.
По договоренности с потребителем предприятие-изготовитель осуществляет послегарантийное техническое обслуживание, техническую поддержку и технические консультации по всем видам своей продукции.
