Гидравлические шестеренные насосы типа Г-11 и насосные агрегаты на их базе используются для создания под давлением неизменного по величине и направлению потока минерального масла в смазочные системы станков и других стационарных машин. Кинематической вязкость подаваемого масла от 17 до 400 мм2/с, температура — от 10 до 5000С. Данный тип шестеренных насосов разрешается к применению в гидравлических системах.
Материалы основных деталей насоса Г-11:
- корпус — чугун;
- крышка — алюминиевый сплав;
- шестерни — хромистая сталь.
Уплотнение вала — манжетное.
Предпочтительная рабочая среда — минеральное масло вязкостью 17-23 мм²/с (сСт) с температурой до 323 К (50ºС).
Насосы Г-11 рекомендуется эксплуатировать в системах, оборудованных фильтрами (тонкость фильтрации не более 40 мкм). Место расположения защитных фильтров — напорная или сливная магистраль.
Данный тип гидравлических шестеренных насосов имеет правое вращение вала. Насосы с левым вращением изготавливаются по требованию заказчика. Запрещено производить какие-либо осевые и радиальные нагрузки на выходной конец вала.
Способы монтажа насосов Г-11: горизонтальный и вертикальный.
Привод гидравлических насосов данной серии происходит через соединительную упругую муфту (в комплект не входит). Насосы Г-11 обеспечивают автозаполнение подводящего трубопровода маслом вязкостью 380…400 мм²/с (сСт) при минимальном давлении на выходе из насоса.
Патрубки с конической резьбой: входной — 3/4″, напорный — 1/2″.

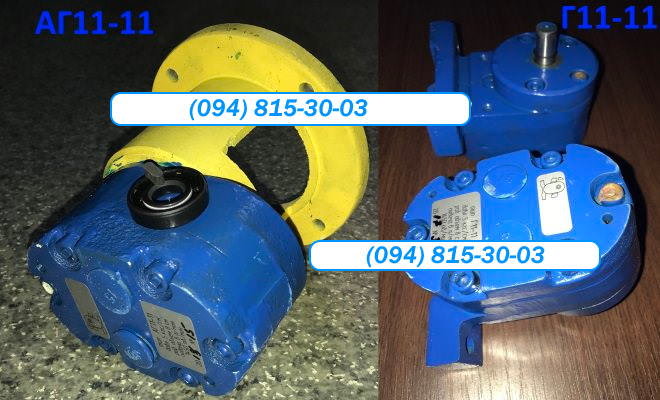

В зависимоти от крепления насосы типа Г-11 классифицируются:Г 11 - насос на лапах;АГ 11 - насос с фланцевым соединением;БГ 11 - насос с муфтой и электродвигателем.Технические характеристики насосов Г11
|
Тип насоса |
Ном. подача, |
Рабочий объем, |
Привод, |
Вес, |
Номинальное давлениена выходе, МПа/кгс/см2 |
| Г 11-11А |
5 |
5 |
0,14 |
2,2 |
0,5/5 |
| Г 11-11 |
8 |
8 |
0,21 |
2,2 |
|
| БГ 11-11А |
5 |
5 |
0,25 |
12,5 |
|
| БГ 11-11 |
8 |
8 |
0,37 |
12,5 |
|
| Г 11-22А |
12,3 |
11,2 |
0,93 |
7 |
2,5/25
|
| Г 11-22 |
18 |
16 |
1,3 |
7 |
|
| БГ 11-22А |
12,3 |
11,2 |
1,1/1500 |
25 |
|
| БГ 11-22 |
18 |
16 |
1,5/1500 |
27 |
|
| Г 11-23А |
26 |
22,4 |
1,7 |
10 |
2,5/25 |
| Г 11-23 |
38 |
32 |
2,3 |
10 |
|
| БГ 11-23А |
26 |
22,4 |
2,2/1500 |
26,8 |
|
| БГ 11-23 |
38 |
32 |
2,2/1500 |
26,8 |
|
| Г 11-24А |
51,5 |
40 |
2,9 |
14,5 |
2,5/25 |
| Г 11-24 |
73 |
56 |
4 |
14,5 |
|
| БГ 11-24А |
51,5 |
40 |
4/1500 |
60 |
|
| БГ 11-24 |
73 |
56 |
4/1500 |
66 |
|
| Г 11-25А |
105 |
80 |
5,5 |
21 |
2,5/25 |
| Г 11-25 |
133 |
100 |
7,1 |
21 |
|
| БГ 11-25 (А) |
105 |
80 |
5,5/1500 |
89 |
|
| БГ 11-25 |
133 |
100 |
7,5/1500 |
113 |
