Агрегаты насосные МБГ11-11А МВГ11-11А МБГ11-11 МВГ11-11 МБГ11-22А МБГ11-22 МБГ11-23А МБГ11-23 МБГ11-24А МБГ11-24 МБГ11-25А МБГ11-25 и их аналоги агрегаты БГ11 (БГ11-22, БГ11-23, БГ11-24, БГ11-25, БГ11-22А, БГ11-23А, БГ11-24А, БГ11-25А) применяются для нагнетания технических масел и смазочных жидкостей.
|
Наименование |
МБГ11-11А |
МВГ11-11А |
МБГ11-11 |
МВГ11-11 |
МБГ11-22А |
МБГ11-22 |
МБГ11-23А |
МБГ11-23 |
МБГ11-24А |
МБГ11-24 |
МБГ11-25А |
МБГ11-25 |
|
Ном рабочий объем, см3 |
5,0 |
8,0 |
11,2 |
16,0 |
22,4 |
32,0 |
40,0 |
56,0 |
80,0 |
100,0 |
||
|
Ном подача, не более, л/мин |
5,0 |
8,0 |
12,0 |
18,0 |
26,0 |
38,0 |
52,0 |
73,0 |
105,0 |
133,0 |
||
|
Давление на входе, МПа: ном макс |
0,8 0,12 |
|||||||||||
|
Давление на выходе, МПа (кгс/см2): ном макс |
0,5 (5) 0,6 (6) |
2,5 (25) 3,0 (30) |
||||||||||
|
Частота вращения, с-1 (об/мин): ном мин макс |
24,0 (1450) 10,0 (600) 30,0 (1800) |
|||||||||||
|
Номинальная мощность двигателя, кВт |
0,55 |
0,55 |
1,1 |
1,5 |
2,2 |
3,0 |
4,0 |
5,5 |
7,5 |
|||
|
Коэффициент подачи, %, не менее |
74 |
76 |
76 |
78 |
80 |
82 |
89 |
90 |
91 |
92 |
||
|
Коэффициент полезного действия, %, не менее |
74 |
76 |
54,0 |
56,0 |
64,0 |
68,0 |
72,0 |
74,0 |
76,0 |
77,0 |
||
|
Масса, кг |
12,5 |
34 |
49 |
70 |
85 |
96 |
120 |
|||||

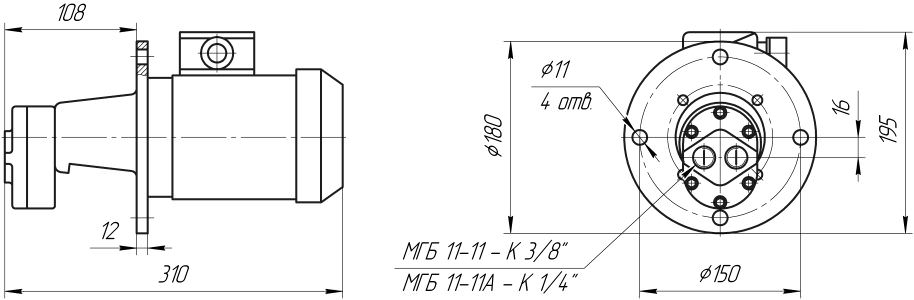

Агрегат насосный МБГ 11... с двигателем
Агрегат насосный МВГ 11-11А... с двигателем

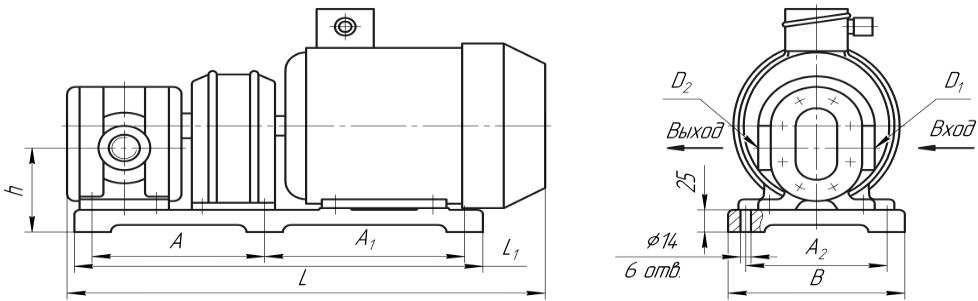

Агрегат насосный МБГ 11-2... с двигателем
Таблица 2. Габаритные и присоединительные размеры новых агрегатов МБГ1 (БГ11):
|
Обозначение агрегата |
Размеры, мм |
||||||||||
|
L* |
L1 |
А |
А1 |
А2 |
В |
h |
D1 |
D2 |
h1 |
H |
|
|
МБГ 1-11А, МБГ 1-11 |
350 |
- |
150 |
120 |
130 |
165 |
66 |
|
|
|
|
|
МБГ 1-22А, МБГ 1-22 |
435 |
380 |
165 |
185 |
170 |
210 |
104 |
К ¾ " |
К ½ " |
25 |
≈250 |
|
МБГ 1-23А, МБГ 1-23 |
505 |
445 |
190 |
225 |
190 |
220 |
125 |
К ¾ " |
К ½ " |
30 |
≈280 |
|
МБГ 1-24А |
542 |
490 |
200 |
245 |
220 |
260 |
135 |
К ¼ " |
К ¾ " |
30 |
≈300 |
|
МБГ 1-24 |
572 |
490 |
200 |
245 |
220 |
260 |
135 |
К ¼ " |
К ¾ " |
30 |
≈320 |
|
МБГ 1-25А |
657 |
530 |
250 |
250 |
250 |
280 |
142 |
К ½ " |
К ¼ " |
36 |
≈350 |
|
МБГ 1-25 |
685 |
570 |
250 |
280 |
280 |
310 |
167 |
К ½ " |
К ¼ " |
36 |
≈380 |
