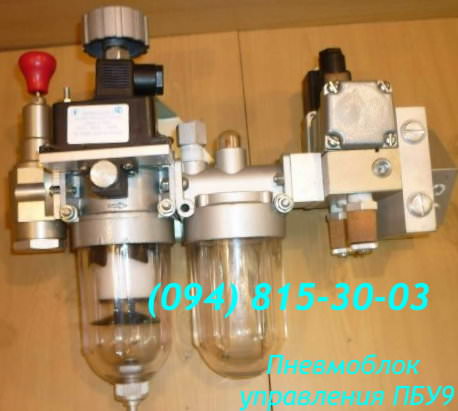

Пневмоблок управления ПБУ-1, ПБУ 2, ПБУ-3 ПБУ 9-1, ПБУ 9-2 предназначены для управления линией МФК-2 и станками МОК-3 и МОК-4.
| Функции, выполняемые пневмоблоками ПБУ1 и ПБУ2: регулирование давления; контроль давления; управление подачей сжатого воздуха; регулирование скорости движения пневмопривода вперед и назад. |
Функции, выполняемые пневмоблоком ПБУ3: регулирование давления; контроль давления; управления подачей сжатого воздуха; сигнализация отклонения давления от заданного диапазона. |
Параметры Нормы для типоразмеров
ПБУ1 ПБУ2 ПБУ3
Условный проход 6 10 2,5
Номинальное давление, МПа (кгс/см2) 1,0 (10,0)
Минимальное давление, МПа (кгс/см2) 0,25 (2,5) 0,14(1,4)
Электрическое напряжение, В
- постоянного тока
- переменного тока частотой 50 Гц
- переменного тока частотой 60 Гц
12, 24, 48, 110
24, 36, 110, 220, 380
110, 220
Номинальный расход воздуха (при давлении на выходе 0,4 МПа), м3/мин., не менее 0,3 0,5 0,1
Масса, кг, не более 1,85 3,0 1,92
Величина электрического напряжения в маркировке изделия:
1-12В; 2-24В; 3-36В; 4-48В; 5-110В; 6-220В: 7-380В
Пневмоблоки ПБУ работают на сжатом воздухе, имеющем класс загрязненности не грубее 10 по ГОСТ17433-80, содержащем распыленное масло вязкостью 10-35 мм 2/с (сСт) при температуре 50 оС с концентрацией из расчета 2-4 капли на 1 м3 воздуха, приведенного к нормальным условиям.
Пример обозначения при заказе
Пример записи обозначается при заказе пневмоблока ПБУ1 для работы на постоянном токе с электрическим напряжением 24В, климатического исполнения УХЛ, категории размещения 4:
Пневмоблок ПБУ1.12УХЛ4
