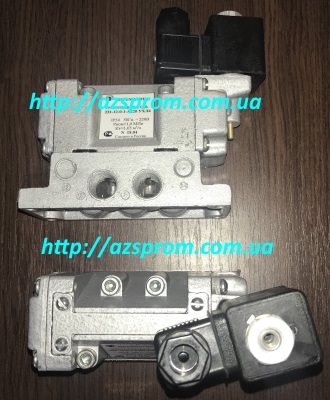

Пневмораспределители типа 5Р2-.. (5Р2-231-.., 5Р2-232-..и пр.) - двухпозиционные либо трёхпозиционные, пятилинейные, имеют пневматическое или электропневматическое управление, устанавливаются в пневмоприводах различных машин и оборудования и служат для изменения направления и перекрытия потоков сжатого воздуха в пневматических приводах.
Распределители типа 5Р2-… работают на сжатом воздухе, очищенного не грубее 10 класса загрязненности поГОСТ 17433и содержащего распыленное масло вязкостью 10—35 мм2/c (10—35 сСт) при температуре 50 0С с концентрацией из расчета 1-2 капли на 1 м3 воздуха, приведенного к нормальным условиям (температура 20 0С, давление 101325 Па), при давлении до 1,0 МПа (10 кгс/см2).
Пневмораспределители 5Р2-.. имеют следующие варианты пневмосхем:
| 211 | Двухпозиционный с односторонним пневматическим управлением и пневматическим возвратом | 212 | Двухпозиционный с двухсторонним пневматическим управлением |
231 | Двухпозиционный с односторонним электропневматическим управлением и ручным дублированием и пневматическим возвратом |
| 232 | Двухпозиционный с двухсторонним электропневматическим управлением и ручным дублированием | 311 | Трехпозиционный с двухсторонним пневматическим управлением, возврат в среднюю позицию пружинный, все линии перекрыты | 331 | Трехпозиционный с двухсторонним электропневматическим управлением, возврат в среднюю позицию пружинный, все линии перекрыты |
Структура условного обозначения пневмораспределителей 5Р2-..:
5Р2-ХХХ-Х2-0-1-ХХХХ-Х4, где:
5Р2—тип пневмораспределителя с условным проходом 10мм;
ХХХ—пневмосхема;
Х2—способ присоединения пневмолиний: 0–стыковое без плиты; 1–стыковое с плитой для трубного монтажа (трубы в сторону, К 3/8'');
0—без индикации управляющего сигнала;
1—способ присоединения к электросети–через разъём;
ХХХХ—номинальное напряжение: А–переменный ток, 50 Гц (24в, 36в, 110в, 220в, 380в); Б–переменный ток, 60 Гц (110в, 220в); Д–постоянный ток (12в, 24в, 48в, 110в);
Х4—климатическое исполнение и категория размещения: УХЛ (умеренный и холодный климат); О (тропический).
Пример условного обозначения: 5Р2-231-12-0-1 Д24 УХЛ4; 5Р2-232-02-0-1-А220 УХЛ4; 5Р2-331-12-0-1-А110 УХЛ4.
Распределители 5Р2-.. соответствуют ТУ2-053-0223807-005-93.
| Пневмораспределители пятилинейные золотниковые типа 5Р2 Dу10 | Цена включая НДС с 2019 года |
| 5Р2 211-02-0 (без плиты) | 1512,0 |
| 5Р2 211-12-0 | 1800,0 |
| 5Р2 212-02-0 (без плиты) | 1152,0 |
| 5Р2 212-12-0 | 1440,0 |
| 5Р2 213-02-0 (без плиты) | 1410,0 |
| 5Р2 213-12-0 | 1692,0 |
| 5Р2 231-02-0-1 А220, Д24, А110 (без плиты) | 2202,0 |
| 5Р2 231-12-0-1 А220, Д24, А110 | 2460,0 |
| 5Р2 232-02-0-1 А220, Д24, А110 (без плиты) | 2695,2 |
| 5Р2 232-12-0-1 А220, Д24, А110 | 3018,0 |
| 5Р2 233-02-0-1 А220, Д24, А110 (без плиты) | 2106,0 |
| 5Р2 233-12-0-1 А220, Д24, А110 | 2364,0 |
| 5Р2 311-02-0 (без плиты) | 1704,0 |
| 5Р2 311-12-0 | 1980,0 |
| 5Р2 331-02-0-1 А220, Д24, А110 (без плиты) | 3312,0 |
| 5Р2 331-12-0-1 А220, Д24, А110 | 3624,0 |
Степень защиты оболочки электромагнита распределителей с электромагнитным управлением IP 54 по ГОСТ 14254. Превышение температуры нагрева обмотки катушки пневмораспределителя над температурой окружающей среды не более 85 0С.
При монтаже пневмораспределителей следует учитывать схему распределителя, так 5Р2-212... и 5Р2-232... монтируют с сохранением горизонтального положения оси золотника; а для остальных схем возможно любое положение. Виброустойчивость и вибропрочность пневмораспределителей соответствуют II степени жесткости по ГОСТ 28988.
Размер монтажной поверхности соответствует ИСО 5599/1.
Отверстия для присоединения внешних пневмолиний при наличии монтажной плиты обозначены следующими цифрами:
1—для подвода воздуха;
2 и 4—для выхода к потребителю;
3 и 5—для выхода в атмосферу;
12—для подвода давления управления, при наличии которого соединяются линии 1 и 2, 4 и 5;
14—для подвода давления управления, при наличии которого соединяются линии 1 и 4, 2 и 3.
Монтажные плиты распределителя 5Р2 приобретаются и отдельно от пневмораспределителя
