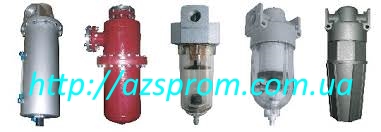

Модульные устройства П-МК01, П-МК02, П-МК03, П-МК04, П-МК05, П-МК06, П-МК07, П-МК08, П-МК09, П-МП11 - составные части пневмоблоков, которые выполняют различные функции по очистке, осушке, регулированию...
Ниже предложено подробное описание всех моделей П-МК:
- Фильтр-влагоотделитель П-МК01 (П-МК01.06, П-МК01.10, П-МК01.16, П-МК01.25, П-МК 01.40) предназначен для очистки рабочего газа от капелек влаги, твердых частичек и нейтрализации конденсата.
- Фильтр-осушитель П-МК02 (П-МК02.1084, П-МК02.1664, П-МК02.2544, П-МК 02.2564) предназначен для очистки сжатого воздуха от твердых частичек, осушки рабочего газа и нейтрализации конденсата.
- Фильтр тонкой очистки П-МК03 (П-МК03.1014, П-МК03.1624, П-МК03.2544, П-МК 03.2564 ухл4) используется для очистки рабочего газа от субмикронных твёрдых частичек и нейтрализации конденсата.
- Фильтр-регулятор П-МК04 (П-МК04.06, П-МК04.10, П-МК04.16) используется для очистки рабочего газа от капелек влаги и твердых инородных частичек, нейтрализации конденсата, для регулировки и автоматического поддержания величины давления в пневматической системе на нужном уровне.
- Клапан редукционный П-МК05 (П-МК05.06, П-МК05.10, П-МК05.16, П- МК 05.40) предназначен для регулировки и автоматического поддержания на необходимом уровне величины давления сжатого воздуха в пневматических приводах.
- Маслораспылитель П-МК06 (аналог 121-25) предназначен для внесения в поток рабочего газа (сжатого воздуха) распыленного масла с целью смазки соприкасающихся поверхностей пневмопривода.;
- Входной вентиль П-МК07 (П-МК07.10, П-МК07.16) с обратным клапаном применяется для подключения пневмосистемы к питающей магистрали и отключения системы от магистрали при значительном падении давления.
- Входной клапан П-МК08 (П-МК08.06, П-МК08.10, П-МК08.16, П-МК08.25) используется для остановки подачи рабочего газа в пневматический привод, а также для выпуска рабочего воздуха из пневмопривода.
- Реле давления П-МК09 (П-МК09.10, П-МК09.16, П-МК09.25) предназначено для подачи электрического сигнала на отключение подачи сжатого воздуха при уменьшении заданной величины давления в пневмосистеме ниже определённого значения и подачи электрического сигнала, напротив на включение, если давление повысилось до необходимого уровня.
- Осушитель сжатого воздуха П-МК11 ( П-МК 11.16, П-МК 11.25) предназначается для подготовки сжатого воздуха в пневмоприводах и системах промышленного оборудования.
- Выпускной клапан П-МК. Выпускной клапан c диаметром условного прохода 16 мм применяется на выходе в конструкциях модульных устройств П-Б16.31, П-Б16.21, П-БК и других. Имеет отверстие для подключения манометра М12х1,5; масса клапана не более 0,2 кг.
Основные технические характеристики П-МК:
| Параметры устройств | Типоразмеры | ||||||||||||||||||
| П-МК01 | ПМК02 | ПМК03 | П-МК04 | П-МК05 | П-МК06 | П-МК08 | |||||||||||||
| 6 | 10 | 16 | 10 | 16 | 10 | 16 | 06 | 10 | 16 | 6 | 10 | 16 | 6 | 10 | 16 | 06 | 10 | 16 | |
| Ду, мм | 6 | 10 | 16 | 10 | 16 | 10 | 16 | 6 | 10 | 16 | 6 | 10 | 16 | 6 | 10 | 16 | 6 | 10 | 16 |
| Давление, МПа: номинальное минимальное |
1,0 0,10 |
||||||||||||||||||
| Расход воздуха при давлении на выходе 0,63 МПа, м3/мин: максимальный минимальный |
0,25 0,05 |
1,25 0,16 |
|
1,25 0,16 |
1,25 - |
0,25 0,05 |
1,25 0,16 |
2,00 0,16 |
0,25 - |
1,25 - |
2,00 - |
0,25 0,05 |
1,25 0,08 |
2,00 0,08 |
0,25 - |
1,25 - |
2,00 - |
||
| Абсолютная тонкость фильтрации, мкм | 10; 25; 40 | 5 | 0,5 | 10; 25; 40 | - | - | - | ||||||||||||
| Степень влагоотделения, % | 95 | - | - | 95 | - | - | - | ||||||||||||
| Диапазон регулировки давления на выходе, МПа | - | - | - | 0,05-1,00 | - | - | |||||||||||||
| Диапазон подачи смазочного материала, при макс. / мин. расходе, капель/мин | - | - | - | - | - | 0,5-40 / 15 | - | ||||||||||||
| Масса не более, кг | 0,3 | 0,8 | 0,33 | 1,40 | 0,24 | 0,9 | 0,28 | 0,5 | 0,20 | 0,40 | |||||||||
Пример обозначения модульного устройства П-МК "фильтр- влагоотделитель для очистки сжатого воздуха от капельной влаги, твердых частиц и удаления конденсата Ду 16 мм, до 1 МПа: Модульное устройство П-МК 01-1684 УХЛ4
| Устройства модульные для блоков кондиционирование сжатого воздуха | Модели П-МК | Текущая цена с НДС |
| фильтр-влагоотделитель П-МК | П-МК 01.06.М | Актуальная цена в грн с НДС |
| П-МК 01.10, 01.16, 22-16-40 | ||
| П-МК 01.25 | ||
| П-МК 01.40 | ||
| фильтр-осушитель с никилевым фильтром П-МК | П-МК 02.06М | |
| П-МК 02.10; П-МК 02.16 | ||
| П-МК 02.25 | ||
| Фильтр тонкой очистки П-МК | П-МК 03.10; П-МК 03.16 | |
| П-МК 03.25 | Актуальная цена в грн с НДС | |
| фильтр-влагоотделитель-регулятор П-МК | П-МК 04.06М | |
| П-МК 04.10; П-МК 04.16 | ||
| пневмоклапан редукционный П-МК | П-МК 05.06М | |
| П-МК 05.10; П-МК 05.16 | ||
| П-МК 05.40 | ||
| маслораспылитель П-МК | П-МК06.06.М, П-МК06.10.М | |
| П-МК 06.10, П-МК 06.16, 121-10, 121-16, MC202-L00, В44-14 | ||
| П-МК 06.25 | Актуальная цена в грн с НДС | |
| вентиль с обратным клапаном П-МК | П-МК 07.10, П-МК 07.16 | |
| входной клапан П-МК | П-МК 08.06 | |
| П-МК 08.10, П-МК 08.16 | ||
| П-МК 08.25 | ||
| реле давления П-МК (замена РД-23) | П-МК 09.10, П-МК 09.16 | |
| П-МК 09.25 | ||
| Осушитель сжатого воздуха П-МК | П-МК 11.16 | |
| П-МК 11.25 |
