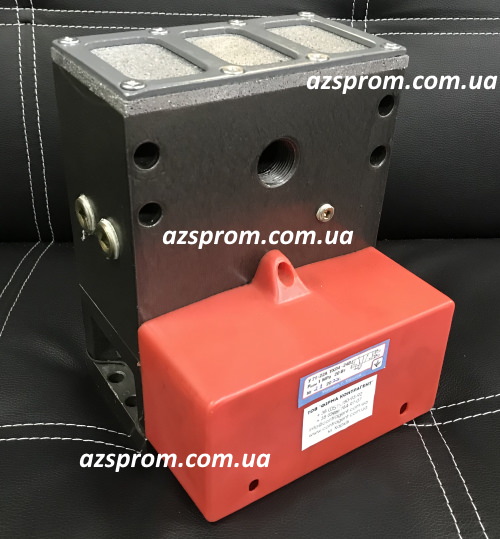

Пневмораспределители У7124А (У7122А, У7126А) трехлинейный сдвоенные устройства являются аналогами по функциональности и габаритам распределителей 3МП-16М (ЗМП-25М, ЗМП-40М). Пневмораспределители У71 и 3МП снабжены электро-пневматическим управлением, пневматическим возвратом и ручным дублированием потока сжатого воздуха. Эти пневмораспределители хорошо известны всем инженерам (распределитель для гильотин), т.к. применяются в промышленности уже более 30 лет. Пневмораспределитель У7122А (У7124А, У7126А, 3МП) - предназначен для изменения потока сжатого воздуха в пневмоприводах кузнечно-прессовых машин, имеющих одноручные или педальные системы управления.

Технические характеристики пневмораспределителей 3МП-хх, У712хА

Пневмораспределитель (Трехлинейный, двухпозиционный, сдвоенный с пневматической блокировкой и пружинным возвратом. Конструкция распределительного устройства: клапанного типа.)

ЗМП-16

У7122А

ЗМП-25

У7124А

3МП-40

У7126А

Номинальное давление/min давление

1,0/0,25 МПа

условный проход,

16 мм

25 мм

40 мм

Тип присоединения

Трубное, с конической присоединительной резьбой в корпусе распределителя.

Присоединительная резьба

Вход D1

К1/2"

К1"

К1 1/2"

Выход D2

КЗ/4"

К1 1/4"

К2"

Пропускная способность пневматической линии "вход-выход", Kv

>5 м3/ч

>8,0 м3/ч

>7 м3/ч

>12 м3/ч

>22 м3/ч

>22 м3/ч

Пропускная способность пневматической линии "выход-атмосфера", Kv

>8 м3/ч

>10,5 м3/ч

>11 м3/ч

>18,5 м3/ч

>30 м3/ч

>27 м3/ч

Пропускная способность 3МП-ххМ

>12,5 м3/ч

>18 м3/ч

>30 м3/ч

Потребляемая мощность

<20 Вт

Максимальное число срабатываний при давлении 0,63 МПа, мин(минус 1 степень)

100

90

70

Остаточное давл. на выходе при опоражнивании, при давл. 0,6 МПа,

<0,02 МПа

Время включения при давлении 0,63 МПа

<0,06 с

Время выключения при давлении 0,63 МПа

<0,08 с

<0,12 с

<0,08 с

Общая утечка из полостей распределителя,

<1000 см3/мин

<1200 см3/мин



Электрическое напряжение постоянного тока, В

24+2,4 110±11

Полный средний ресурс,

>2*106циклов

Средняя наработка до отказа

>1*106циклов

вес,

4,8 кг.

6,7 кг.

5,1 кг.

6,55 кг.

12,5 кг.

14,5 кг.

Вес модификации 3МП-ххМ

7 кг.

6,9 кг.

Климатическое исполнение

УХЛ

Для правильного заказа нужно также указать необходимое напряжение питания распределителей, как видно из таблицы выше стандарт это 24 и 110 вольт постоянного тока.

Пневмораспределители У71-24А (25 - УХЛ4 ОСТ2 КП92-4-83, 24В), У71-22А (16 - УХЛ4 ОСТ2 КП92-4-83, 24В), У71-26А (40 - УХЛ4 ОСТ2 КП92-4-83, 24В) трехлинейные сдвоенные (другое название: клапан сдвоенный трёхходовой У71) с условным проходом 16; 25 и 40 мм наиболее часто можно встретить на кривошипных прессах: КД1426В, КД1428В, КД2126Е, КД2128Е, КД2328Е, КД2326Е, КД1426А, КД1428А, КД2124, КД2324, КД2126, КД2326, КД2128, КД2328, КД2130, КД2330, КД2126К, КД2128К, КД2328К, КД2326К.
