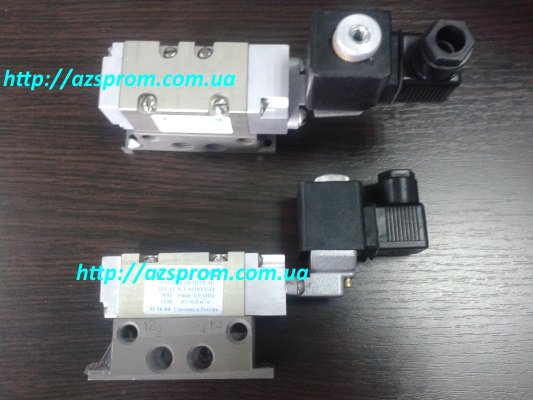

Пневмораспределители пятилинейные с пневматическим и электропневматическим управлением предназначены для изменения направления и перекрытия потоков сжатого воздуха в пневматических приводах и системах управления.
Основные характеристики
Пневмораспределители выпускаются со стыковым без плиты присоединением, а также на плитах для трубного монтажа с размерами стыковых поверхностей 1, 2 или 4 в соответствии с ИСО5599/1, а также на плитах для батарейного монтажа. Условные проходы 6, 10, 20 мм
Номинальное напряжение питания, В:
-постоянного тока: 12, 24, 48, 110;
-переменного тока частотой 50Гц: 24, 110, 220, 380;
-переменного тока частотой 60Гц: 110, 220.
Номинальное давление 1 МПа.
Обозначение | Ду, мм | Kv, м3/ч | Присоединение | Пневмо-схема | Исполнение |
5Р1.211-01 | 6 | 0,9 | Стыковое нижнее | 211 | Двухпозиционный с односторонним пневмоуправлением и пневмовозвратом |
5Р1.211-11 | К1/4" | ||||
5Р2.211-02 | 10 | 1,65 | Стыковое нижнее | ||
5Р2.211-12 | К3/8" | ||||
5Р4.211-04 | 20 | 5,6 | Стыковое нижнее | ||
5Р4.211-14 | К3/4" | ||||
5Р1.212-01 | 6 | 0,9 | Стыковое нижнее | 212 | Двухпозиционный с односторонним пневмоуправлением и пневмовозвратом |
5Р1.212-11 | К1/4" | ||||
5Р2.212-02 | 10 | 1,65 | Стыковое нижнее | ||
5Р2.212-12 | К3/8" | ||||
5Р4.212-04 | 20 | 5,6 | Стыковое нижнее | ||
5Р4.212-14 | К3/4" | ||||
5Р2.213-02 | 10 | 1,65 | Стыковое нижнее | 213 | Двухпозиционный с односторонним пневмоуправлением и пружинным возвратом |
5Р2.213-12 | К3/8" | ||||
5Р1.231-01 | 6 | 0,9 | Стыковое нижнее | 231 | Двухпозиционный с односторонним электр опневмоуправлением, ручным дублированием и пневмовозвратом |
5Р1.231-11 | К1/4" | ||||
5Р2.231-02 | 10 | 1,65 | Стыковое нижнее | ||
5Р2.231-12 | К3/8" | ||||
5Р4.231-04 | 20 | 5,6 | Стыковое нижнее | ||
5Р4.231-14 | К3/4" | ||||
5Р1.232-01 | 6 | 0,9 | Стыковое нижнее | 232 | Двухпозиционный с двухсторонним электропневмоуправлением и ручным дублированием |
5Р1.232-11 | К1/4" | ||||
5Р2.232-02 | 10 | 1,65 | Стыковое нижнее | ||
5Р2.232-12 | К3/8" | ||||
5Р4.232-04 | 20 | 5,6 | Стыковое нижнее | ||
5Р4.232-14 | К3/4" | ||||
5Р2.233-02 | 10 | 1,65 | Стыковое нижнее | 233 | Двухпозиционный с односторонним электропн евмоуправлением, ручным дублированием и пружинным возвратом |
5Р2.233-12 | К3/8" | ||||
5Р1.311-01 | 6 | 0,9 | Стыковое нижнее | 311 | Трехпозиционный с двухсторонним пневмоуправлением, возврат в среднюю позицию пружинный, в средней позиции все линии перекрыты |
5Р1.311-11 | К1/4" | ||||
5Р2.311-02 | 10 | 1,65 | Стыковое нижнее | ||
5Р2.311-12 | К3/8" | ||||
5Р4.311-04 | 20 | 5,6 | Стыковое нижнее | ||
5Р4.311-14 | К3/4" | ||||
5Р1.331-01 | 6 | 0,9 | Стыковое нижнее | 331 | Трехпозиционный с двухсторонним электропневмоуправлением и ручным дублированием, возврат в среднюю позицию пружинный, в средней позиции все линии перекрыты |
5Р1.331-11 | К1/4" | ||||
5Р2.331-02 | 10 | 1,65 | Стыковое нижнее | ||
5Р2.331-12 | К3/8" | ||||
5Р4.331-04 | 20 | 5,6 | Стыковое нижнее | ||
5Р4.331-14 | К3/4" |
Пневмораспределители пятилинейные золотниковые типа 5Р1 | Цена включая НДС с 2019 года |
5Р1 211-01-0-1 (без плиты) | 2130,0 |
5Р1 211-11-0-1 ; 211-21-0-1 | 2700,0 |
5Р1 211-51-0-1 ; 211-61-0-1 | 2850,0 |
5Р1 212-01-0-1 (без плиты) | 1938,0 |
5Р1 212-11-0-1 ; 212-21-0-1 | 2514,0 |
5Р1 212-51-0-1 ; 212-61-0-1 | 2664,0 |
5Р1 231-01-0-1 (без плиты) | 3528,0 |
5Р1 231-11-0-1; 231-21-0-1 | 4068,0 |
5Р1 231-51-0-1 ; 231-61-0-1 | 4212,0 |
5Р1 232-01-0-1 (без плиты) | 4740,0 |
5Р1 232-11-0-1 ; 232-21-0-1 | 5328,0 |
5Р1 232-51-0-1 ; 232-61-0-1 | 5478,0 |
5Р1 311-01-0-1 (без плиты) | 2280,0 |
5Р1 311-11-0-1 ; 311-21-0-1 | 2868,0 |
5Р1 311-51-0-1 ; 311-61-0-1 | 3012,0 |
5Р1 331-01-0-1 (без плиты) | 4680,0 |
5Р1 331-11-0-1 ; 331-21-0-1 | 5472,0 |
5Р1 331-51-0-1 ; 331-61-0-1 | 5544,0 |
Монтажные плиты к распределителям типа 5Р1 (11, 21) | 732,0 |
Примечание: Для пневмораспределителя 5Р4 также изготавливаются другие исполнения плиты.
Возможные варианты приведены ниже.
Обозначение | Присоединение | Конструктивные особенности |
5Р4.ХХХ-13 | К1/2" | Трубы в стороны |
5Р4.ХХХ-14 | К3/4" | Трубы в стороны |
5Р4.ХХХ-23 | М22х1,5 | Трубы в стороны |
5Р4.ХХХ-24 | М27х2 | Трубы в стороны |
5Р4.ХХХ-24 | М27х2 | Трубы в стороны |
5Р4.ХХХ-33 | К1/2" | Трубы вниз |
5Р4.ХХХ-34 | К3/4" | Трубы вниз |
5Р4.ХХХ-35 | К1" | Трубы вниз |
5Р4.ХХХ-43 | М22х1,5 | Трубы вниз |
5Р4.ХХХ-44 | М27х2 | Трубы вниз |
5Р4.ХХХ-45 | М33х2 | Трубы вниз |
5Р4.ХХХ-53 | К1/2" | Батарейный монтаж |
5Р4.ХХХ-54 | К3/4" | Батарейный монтаж |
5Р4.ХХХ-55 | К1" | Батарейный монтаж |
5Р4.ХХХ-63 | М22х1,5 | Батарейный монтаж |
5Р4.ХХХ-64 | М27х2 | Батарейный монтаж |
5Р4.ХХХ-65 | М33х2 | Батарейный монтаж |
5Р4.ХХХ-84 | Трубы в стороны, монтажная поверхность плиты соответствует пневмораспределителям В63, В64 |
