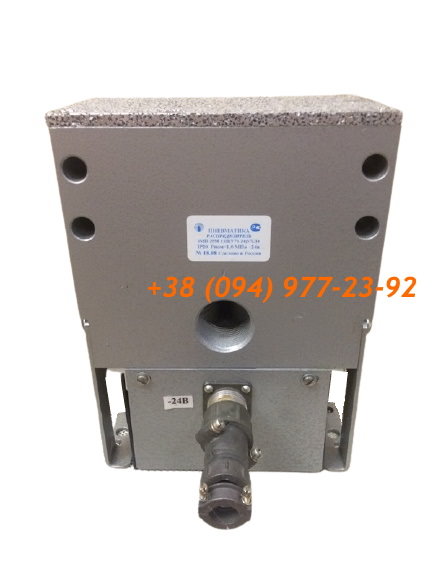

Пневмораспределитель 3МП-16М 11П (У71-22А) пневмораспределитель трёхлинейный сдвоенный является наименьшим, если судить по величине условного прохода (Ду=16мм) и расходу воздуха (Q=8 м³/час) из всей линейки распределителей типа 3МП-...М 11П. Используется преимущественно в кузнечно-прессовом (обычно - это кривошипные пресса) оборудовании. Данные пневмораспределители - украинского производства и на данный момент заменяют сдвоенные клапаны У71-22А
Технические данные ЗМП16М 11П УХЛ4:
- диаметр условного прохода 16 мм;
- присоединение пневмолиний резьбовое: Dвход = K 1/2 дюйма, Dвыход = K 3/4 дюйма;
- номинальное давление 1,0 МПа;
- пропускная способность выходной линии (Kv по ГОСТ 14691-69) 10,5 м³/час;
- время вкл. / выкл. (при давлении 0,63 МПа) не более 0,06 / 0,08 c;
- максимальное число срабатываний пневмораспределителя до 100 раз в минуту;
- изготавливается на подключение к сети постоянного тока напряжением 24 (стандарт) и 110 вольт (по заказу);
- масса не более 7 кг.
Пневмораспределители 3МП-16 11П является економным конструктивным вариантом клапанов сблокированных сдвоенных на Ду= 16 мм. Использовался преимущественно в кузнечно-прессовом оборудовании.
Технические характеристики ЗМП16.11 П УХЛ4:
- диаметр условного прохода 16 мм;
- присоединение пневмолиний резьбовое: Dвход = K 1/2 дюйма, Dвыход = K 3/4 дюйма;
- номинальное давление 1,0 МПа;
- пропускная способность выходной линии (Kv по ГОСТ 14691-69) 10,5 м³/час;
- время вкл. / выкл. (при давлении 0,63 МПа) не более 0,06 / 0,08 c;
- максимальное число срабатываний пневмораспределителя до 100 раз в минуту;
- изготавливается на подключение к сети постоянного тока напряжением 24 (стандарт) и 110 вольт (по заказу);
- масса пневмораспределителя не более 6,0 кг.
Возможные варианты обозначений, а также отечественные аналоги пневмораспределителей ЗМП 16М, ЗМП 25М:
ЗМП16М-11П, 3МП 16-12П, 3МП 16-11У, 3МП 16-12У (аналоги У71-22)
ЗМП 25М-11П, 3МП25-12П, 3МП25-11У, 3МП 25-12У (аналоги У71-24)
