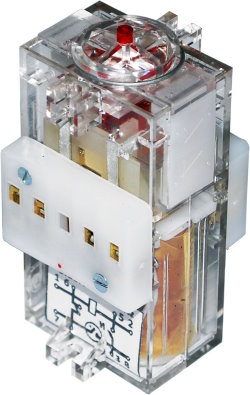

Реле указательные серии РЭУ11Б, РЭУ11 предназначены для сигнализации аварийного состояния в цепах постоянного тока напряжением до 220 В, переменного тока напряжением до 380 В частоты 50 Гц и напряжением до 440 В частоты 60Гц и применяются в устройствах защиты, автоматики и управления, в том числе сейсмостойких, в качестве комплектующих изделий.
Реле РЭУ11Б (РЭУ11, РЕУ-11-11) изготавливается в климатических исполнениях У3 и Т3 по ГОСТ 15150 и ГОСТ15543.1, а также пригодны для эксплуатации в условиях УХЛ категории размещения 4.
Реле РЭУ-11 предназначены для работы в условиях: а) температура окружающего воздуха от минус 50⁰ до плюс 55⁰С; б) относительная влажность окружающего воздуха без конденсации влаги не боле: - для исполнения У - 98% при температуре 25⁰С, для исполнения Т - 98% при температуре 35⁰С; в) высота над уровнем моря - не более 4300 м; г) окружающая среда взрывобезопасная, не содержащая агрессивных газов, паров и пыли в концентрациях, разрушающих металлы и изоляцию и снижающих параметры реле в недопустимых пределах. д) вибрация в диапазоне частот (1-100) Гц при максимальном ускорении 29,4 м/с2 (3g).
Указательное реле РЭУ-11 по типу:
- РЭУ-11-02 — 2 размыкающих без самовозрата
- РЭУ-11-11 — 1 замыкающий и размыкающий без самовозрата
- РЭУ-11-12 — 1 замыкающий с самовозвратом и 2 размыкающих без самовозрата
- РЭУ-11-20 — 2 замыкающих без самовозврата
- РЭУ-11-21 — 1 замыкающий с самовозвратом и без самовозврата; 1 размыкающий без самовозрата
- РЭУ-11-30 — 2 замыкающих без самовозврата и 1 замыкающий с самовозвратом
- РЭУ-11Б — может быть до 4 замыкающих и размыкающих контактов
Индикация срабатывания схем защиты и автоматики, а также сигнализация аварийного состояния в цепях постоянного и переменного тока. Реле РЭУ-11 имеет два стабильных состояния - взведенное и сработанное. В каждом из состояний обеспечивается его однозначное визуальное определение. Взвод РЭУ после срабатывания осуществляется вручную. Реле РЭУ-11 может контролировать напряжение или ток.
Обозначения реле РЭУ11 при заказе:
- Реле РЭУ-11-20-5-40У3 220В
- Реле РЭУ-11-20-2-40У3 220В
- Реле РЭУ-11-20-1-40У3 220В
- Реле РЭУ11-20-5-40У3 220В
- Реле РЭУ11-20-2-40У3 220В
- Реле РЭУ11-20-1-40У3 220В
- Реле РЕУ11-11-1-40 220В 50Гц
- Реле РЕУ11-11 0,25А 50Гц
- Реле РЕУ11-11-0,1A 220V AC
- Реле РЕУ11-11-2-40 У3 =220В
- Реле РЕУ11-11-2-40 У3 0,025А 50 Гц
- Реле РЕУ11-11-2-40-0,16А 220В 50Гц У3
- Реле РЕУ11-11-5-40 0,025А
- Реле РЕУ11-11-5-40 У3 0,025А DC
- Реле РЕУ11-11-5-40 УЗ 48В
- Реле РЕУ11-11-5-40-0,025А 220В 50Гц У3
- Реле РЕУ11-11-5-40-0,1А У3 DC
- Реле РЕУ11-20-1-40У3 220В 50Гц
- Реле РЕУ11-20-5-40 =110В
- Реле РЕУ11-20-5-40 У3 220В DC
- Реле РЕУ11-21-1-40 У3 0,016А DC
- Реле РЕУ11-21-1-40 УХЛ3 0,16А 50Гц
- Реле РЕУ11-21-5-40 =110В
- Реле РЕУ11-21-5-40 У3 0,16А =220В
- Реле РЕУ11-21-5-40 У3 220В 0,016А
- Реле РЕУ11-30-1-40У3 0,05А 50Гц
- Реле РЕУ11-30-1-40У3/0,025, =220В
- Реле РЕУ11-30-5-40 У3 =0,25А
- Реле РЕУ11-30-5-40 У3 220В DC
- Реле РЕУ11Б-11А-5-40 У3, 220В, 50 Гц
- Реле РЕУ11Б-11-1-40 230В 50Гц
